Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Afmeting: | 2700*2300*1550mm | PCB-grootte: | Maximum: 1200*330mm Min: 100*100mm |
|---|---|---|---|
| PCB-dikte: | 0.5~5mm | Opzettende wijze: | Groep het plukken en groep het plaatsen |
| Opzettende precisie: | ±0.02mm (Herhalingsprecisie) | Opzettende hoogte: | Norm: ≤5mm |
| Opzettende snelheid: | 200000 ~ 250000 CPH | No.of voederspost: | 68 PCs |
| No.of hoofd: | 68 PCs | Kracht: | 380AC 50HZ |
| Energieverbruik: | 6KW | X, Y, z-de manier van de Asaandrijving: | High-end magnetische lineaire motor en servomotor |
| Hoog licht: | Dubbele modules SMT pick place machine,68hoofden SMT pick place machine,SMT-plaatsvervangingsmachine voor licht |
||

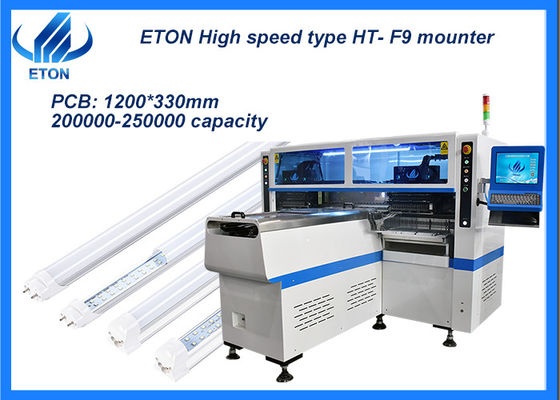

LED-buislampstrooklamp 68 koppen 250000CPH SMT pick and place machine
Machine kenmerken:
1- Doe op de 0.6m,0.9m,1Productie met productie met 4 soorten materialen tegelijkertijd met een hoge capaciteit, beschikbaar voor bord met elk deel van led chip en weerstand.
2.Dual arm four module, 17 sproeiers voor elk montageonderdeel, deel A/B/C/D kan afzonderlijk of synchroon worden gemonteerd.
3Exclusieve octrooitechnologie: groep om te nemen en groep om te monteren.

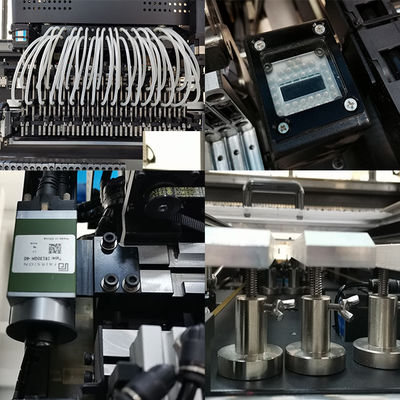

4.5 camera's, 2 feeder debugging camera's, 2 spuitstuk debugging camera's, een Mark camera, hoge plaatsing nauwkeurigheid.
5De installatiesnelheid bereikte 200000-25000 CPH.
6De software, het circuit en de hardware van de hele machine zijn allemaal onafhankelijk ontwikkeld door ons bedrijf, met onafhankelijke intellectuele eigendomsrechten.
Hoofdparameter van de machine:
| Model | HT-F9(Dubbelarm magnetische lineaire LED hogesnelheids pick-and-place machine |
| Afmeting ((L*W*H) | 2700*2300*1550 mm |
| Gewicht | 1700 kg |
| PCB-dikte | 0.5~5 mm |
| Montageprecisie | ±0,02 mm |
| Montage-modus | Groep te nemen en groep te monteren |
| Componenten | LED3014/3020/3528/5050 en weerstand, condensatoren, bruggerichtmakers |
| Montagehoogte | ≤ 5 mm |
| Montage snelheid | 200000 tot 250000 CPH |
| NO. van de camera | 5PCS ((Digitale camera) |
| No. van voedingsstations | 68 stuks |
| Nee, van het hoofd | 68 stuks |
| X- en Y-as | High-end magnetische lineaire motor + servomotor |
| Voedingswijze | Elektrische voedingsbak met dubbele motor |
Toepassing:
Deze machine is geschikt voor het monteren van 0,5 m, 1 m, 1,2 m hard lichtbord of van elke lengte van flexibele strip.
Lineaire producten zoals lampbuis, flexibele band, panelenlicht, scherm enzovoort.
SMT Productielijn:
| 1 | Drucker voor soldeerpasta(Soldeerpasta-drukwerk): De soldeerpasta of patchlijm wordt op de pads van het PCB-bord gelekt om de volgende stap van het solderen van de componenten voor te bereiden. |
| 2 | VervoerderHet wordt gebruikt voor verbinding tussen SMT-productielijnen en kan ook worden gebruikt voor buffering van flexibele strip PCB-platen. |
| 3 | Vervangingsmachine HT-E8S-1200: Bevestig de onderdelen van de oppervlaktebevestiging nauwkeurig op vaste posities op het PCB-bord. |
| 4 | Vervoerder:Het wordt gebruikt voor de verbinding tussen SMT-productielijnen en kan ook worden gebruikt voor het bufferen van PCB-platen. |
| 5 | In de terugstroomoven:Smelt de soldeerpasta of de lijm om de onderdelen stevig aan het stuurbord te binden. |
| 6 |
Test:Test of de prestaties van het product intact zijn ((handmatige inspectie) |
Verpakking:
Onze voordelen:
1We zijn toonaangevende fabrikant van automatische hogesnelheid pick and place machine.
2.80% grote en genoteerde led fabriek zijn onze klant. We hebben meer dan decennia ontwikkeling geschiedenis.
3.We hebben een industrieel park met een oppervlakte van 50.000 vierkante meter in Jiangxi, dat verschillende machines heeft.
4We hebben een recordbrekende hogesnelheids pick-and-place-machine, waarvan de snelheid 500000CPH bereikte.
5We hebben een lokale Indiase ingenieur, zolang je de machine koopt, zullen we ingenieurs regelen om je gratis te installeren, debuggen en trainen, totdat je de machine leert bedienen,De service is erg handig.Wij.
We hebben kantoren in Mumbai en New Delhi, zeer snel te ondersteunen.
Vragen:
1Heb je buitenlandse ingenieurs?
Ja, natuurlijk. we hebben lokale ingenieurs in India, als je enig probleem hebt met de machine, kunnen we een India ingenieur sturen om het probleem voor je op te lossen.
2Hoe kan ik deze machine van u kopen?
a.Konsulteer ons online of per e-mail over dit product.
b.De definitieve prijs, verzending, betalingsmethoden en andere voorwaarden onderhandelen en bevestigen.
c. U de proforma factuur te sturen en uw bestelling te bevestigen.
d.Verricht de betaling volgens de op de proformafactuur vermelde methode.
e. Wij bereiden uw bestelling voor in de vorm van een proformafactuur nadat wij uw volledige betaling hebben bevestigd.
3In welke landen worden uw machines voornamelijk verkocht?
Onze producten worden geëxporteerd naar meer dan 20 landen en regio's, waaronder Turkije, Egypte, India, Pakistan, Zuid-Afrika, Brazilië, enz.
4Wat zijn de betalingsvoorwaarden?
T/T is OK. 30% aanbetaling vooraf, 70% betaling voor levering.
