Van de LEIDENE de Machine Multifunctionele Oogst van SMT Verlichtingsraad en Plaatsmachine

Van de LEIDENE de Machine van SMT Verlichtingsraad

Zeer belangrijke naam: Smt van de verlichtingsraad/smt machine/geleide verlichting smt bewerkt/geleide aanstekende machine machinaal

SMT-Machine

SMT-Machine is gemiddelde „oppervlakte opzet technologie „, omvatte normaal de machine als: Pluk en plaats de printermachine van de machinestencil/transportbandmachine/ladermachine/losinstallatiemachine/de machine van het robotwapen/de mixer van het soldeerseldeeg/enz.

De machine werkt

Is de Hoofdmachine van SMT controle door de computer, wordt één of andere kleine machine gecontroleerd door PLC, is de belangrijkste machine als: Pluk en plaats machie, automatische printermachine, terugvloeiingsoven machin

De computercontrole is hoog-intelligente machine, die door speciale plaatsende te programmeren werken. PLC de Controle is voor de kleine machine, is het zeer gemakkelijk te werken.

SMT-de Machine is gemakkelijk om met intelligenter machineontwerp te werken en automatischer, kon loonkosten besparen dan veel tranditional manul of Lijn ONDERDOMPELEN.

Machinetoepassing

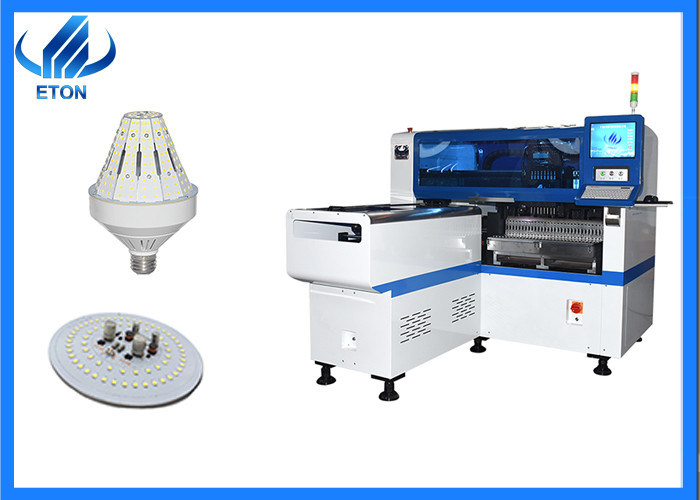

SMT-de Machine is wijd van toepassing is op veel soort geleide aanstekende raad en de bestuurdersraad. Ht-e8s-1200 zijn de multifunctionele mountermachine om geleide spaander/weerstand/condensator/enz. op te zetten. Het kon op maximum PCB-grootte 1.2m lengte en 0.5m breedte toepassen. Voor het grootste deel van de raad van de lensverlichting, is het wijd toepassing.

De exploitant vereist

Voor SMT vereist de machine, als het gebruiken van automatische lijn, normaal 1-2 arbeiders, als het gebruiken van halfautomatische lijn, normaal vereist 2-3 arbeiders. Voor de rijke expenriencearbeider, zelfs kon 1 arbeider voor multi-line werken.

De plaatsingsmachine is het materiaal van de kernproductie in het SMT-productieproces, en het is ook een verfijnd productiemateriaal. De exploitanten van de plaatsingsmachine moeten pre-baan opleiding ondergaan en het onderzoek overgaan alvorens zij het werk kunnen beginnen. De basiseisen ten aanzien van de het werkstroom van de plaatsingsmachine en de verrichting van de plaatsingsmachine zijn de kennis die de exploitant van de plaatsingsmachine moet vereisen.

Werkschema van plaatsingsmachine:

De functie van de plaatsingsmachine is hoofdzakelijk door PCB-raads fixing->component suction->displacement->positioning->component plaatsing en andere verrichtingen.

1. De PCB-op te zetten raad gaat het het werkgebied in en bij de vooraf bepaalde positie ingegaan.

2. Het componentenmateriaal is geïnstalleerd, en geïnstalleerd op de voeder in de oogstpositie van het plaatsingshoofd volgens de geplaatste positie in het programma.

3. Het plaatsingshoofd zal zich in de positie van het opnemen van de componenten, het vacuüm aanzetten bewegen, zal de zuigingspijp en zal uitgaan verslaan om de componenten op te nemen, en dan de vacuümsensor te gebruiken om te ontdekken of de componenten worden gezogen.

4. Voer componentenidentificatie uit, lees de componentenkenmerken van de componentenbibliotheek en vergelijk hen met de opgenomen componenten. Als de vergelijking en de evaluatie niet samenkomen, worden de componenten geworpen in de afvaldoos. Als de vergelijking en de evaluatie aanpassen, dan bereken de centrumpositie en de hoek van de component.

5. Volgens het plaatsen in het programma, pas de omwentelingshoek van de component door de z-as van het plaatsingshoofd aan, en verplaats het plaatsingshoofd naar de positie door het programma wordt geplaatst, zodat het centrum van de component met de opzettende positie van de PCB-raad die samenvalt.

6. De zuigingspijp van de plaatsingsmachine zal aan de hoogte dalen door het programma wordt geplaatst, het vacuüm uitzetten, en de component zal vallen, en de secundaire verrichting die van de componentenplaatsing zal worden voltooid.

7. Nadat alle componenten worden opgezet, wordt de zuigingspijp op zijn plaats geplaatst terug, en de PCB-raad wordt overgebracht naar de vastgestelde positie. Voltooi de opzettende verrichting van de volledige PCB-raad.

Het werkschema van de plaatsingsmachine kan worden samengevat zoals: scheep het voeden en tekenerkenning in - > automatisch leren - > pijpselectie - > voederselectie - > component het plukken - > componentenopsporing voor evaluatie - > plaatsing - > pijp die automatisch besturen - > outputraad.
