Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Warranty: | 1 Year | Applicable components: | 0402 |
---|---|---|---|
Name: | SMD Chip Mounter,SMT Pick and Place Machine,SMT Chip Mounter | Application: | SMT Mounting Shooter Machine,SMT Production Line |
Condition: | 100% Original,Brand-new | Mounting speed: | 180000 CPH |
Type: | Automatic | Usage: | SMT Mounting Machine,LED |
Feeders: | 68pcs | ||
Hoog licht: | Comité Licht Ce van SMT Mounter,De Assemblagemachine van lineaire Motorpcb SMT,Comité Lichte de Assemblagemachine van PCB SMT |

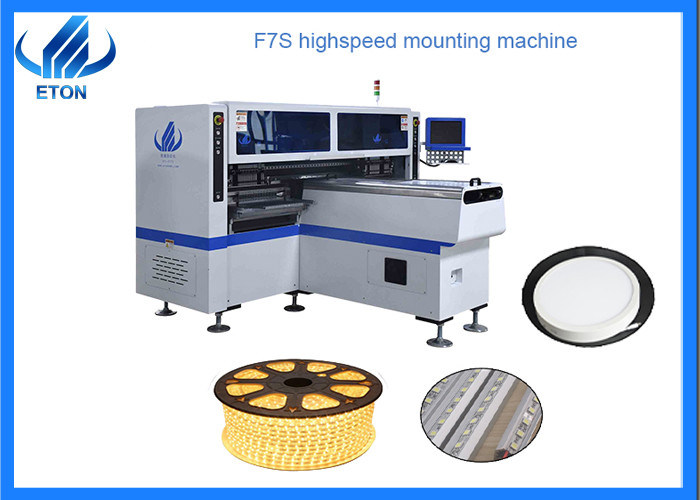

Comité licht die mounter tot ht-F7S maken de magnetische machine van lineaire motorpcb assebly
Eigenschappen
Parameter
Model | Ht-F7S |
Afmeting | |
Lengte | 2700mm |
Breedte | 2300mm |
Hoogte | 1550mm |
Totaal Gewicht | 1700kg |
PCB | |
PCB-Lengtebreedte | Maximum: 1200*330mm Min: 100*100mm |
PCB-Dikte | 0.55mm |
PCB-het Vastklemmen | Regelbare pneumatische druk |
Opzettende Wijze | Groep het plukken en Groep het plaatsen |
O.S. | |
Systeem | Windows7 |
Software | R&D onafhankelijk |
Vertoning | Touch screenmonitor |
Invoerapparaat | Toetsenbord, Muis |
Vision System | |
Nr van Camera | 5 reeksen (Digitale camera) |
Visiegroepering, MARK correctie | |
Herhaal Opzettende Precisie | ±0.02mm (Herhalingsprecisie) |
Opzettende Hoogte | ≦5mm |
Opzettende Snelheid | 150000~180000 CPH |
Componenten | LEIDENE 3014/3020/3528/5050 en condensatoren, weerstanden, bruggelijkrichters, enz. |
Componentenruimte | 0.5mm |
Macht | 380AC 50 HERZ |
Machtsconsumptie | 6kw |
Werkend Milieu | 23℃±3℃ |
Transportbandtransmissie | Max Length: 1200 mm |
Transmissiesnelheid | >500mm/sec |
Transmissierichting | Kies uit (left→ juist of right→ links) |
Transmissiewijze | Online aandrijving |
Plaatsende manier | Optisch |
Luchtlevering | 0.4-0.6mpa (46kgf/cm ²) 150N/min |
Elektrocontrole | Onafhankelijke onderzoek en ontwikkeling door ETON |
De kaartmodule van de motiecontrole 1 reeks | Onafhankelijke onderzoek en ontwikkeling door ETON |
X, Y, z-de manier van de Asaandrijving | High-end magnetische lineaire motor+ Servomotor |
Het voeden Systeem | |
Nr van Voederspost | 68 PCs |
Nr van hoofd | 34 PCs |
Het voeden manier |
Elektrische voeder met dubbele motor |
Van de LEIDENE de ambachtinleiding Buis lichte productie
De printermachine van het soldeerseldeeg: Het soldeerseldeeg is Stencil op de PCB-raad door de Stencil van de printer wordt gedrukt die.
Oogst en plaatsmachine: Zet de elektronische component bij de gespecificeerde positie inzake de PCB.Reflow-oven op: Smelt het soldeerseldeeg en bevestig het aan het opzettende element.
Enige transportband: Inspecteer de kwaliteit van assemblage en lassen om de productielijn te beschermen.
Bedrijfvoordeel
Efficiënt team: De beste suggesties van volledige SMT-lineequipment volgens uw begroting en plaats.
Concurrerende prijs: Wij zijn direct vervaardiging van de ETON-oogst en plaatsen machine, zodat kunnen wij u de beste concurrerende prijs met hoogte geven - kwaliteitsmaterialen.
Hoog - kwaliteit: Wij hebben strikt kwaliteitscontrole tijdens allproduction van grondstoffen aan de gebeëindigde machine.
Hoog rendement: De Allmachinesdelen worden gemaakt byourselves, zodat is het geschikt om geschikte timeschedule en de kwaliteit te controleren.
Verpakking
Alle machines worden ingepakt met vacuüm en houten verpakking als in de beelden.
Stap 1. Film verpakking
Verhinder de machine stof, water, neerstorting en te schudden.
Stap 2. Voeg foam+film-verpakking toe
De dubbele veilige bescherming, verhindert de machine neerstorting en te schudden.
Stap 3. Unieke tinfolie verpakking
Voeg toe de verpakking van de tinfolie de helemaal opnieuw gebroken film kan verhinderen.
Stap 4. aangepaste Sterke houten kartonverpakking
De aangepaste sterke houten verpakking voor oceaanschip, de machines is moeilijke situatie oi in het houten karton, verhinder effectief botsing en schok.
De dienst
1. Vóór orde:
Wij zullen supportmedewerkersuggestie van SMT-lijn
Wij zullen de beste module volgens de producten adviseren
Wij zullen beste citaat van fabrieksprijs voorzien
2. Na orde:
De machine zal goede test en het verouderen alvorens hebben te verschepen
Wij steunen machine vrije installatie en opleiding, speciale tijd wij onlinetraining, en het videoonderwijs steunen.
Wij hebben Professioneel naverkoopteam, konden probleem zo spoedig mogelijk oplossen
De machinegarantie is één jaar, tijdens garantie, moeten om het even welke delen worden hersteld en vervangen voor cliënten vrij zal zijn.
FAQ
Q1: Verstrekt u software-updates?
Voor klanten die onze machine kopen, kunnen wij vrije promotiesoftware voor u aanbieden.
Q2: Vergt onze machine luchtlevering?
Ja, de luchtlevering van machinebehoeften.
Q3: Dit is eerste keer I gebruik dit soort machine, het gemakkelijk is te werken?
Wij hebben Engelse gebruikershandleiding en gidsvideo om u te onderwijzen hoe te om de machine te gebruiken. En ook zullen wij arranger onze ingenieurs overzee aan uw fabriek voor vrije installatie en opleiding.
Q4: Hoe ongeveer de garantie?
Verstrek de periode van de één jaargarantie. Buiten de garantieperiode, zullen wij de 1-2 vrije huis-aan-huisdiensten elk jaar hebben
Q5: Hoe kan ik machine van u kopen?
(1) raadpleeg ons online of per e-mail;
(2) bespreek en bevestig de definitieve prijs, het verschepen, betalingswijze en andere termijnen; (3) verzend u de proformarekening en bevestig uw orde;
(4) verricht de betaling volgens de methode gezet op proformarekening;
(5) wij bereiden uw orde in termen van de proformarekening na voor het bevestigen van uw volledige betaling. En 100%-kwaliteitscontrole alvorens te verschepen; (6) verzend uw orde via uitdrukkelijk of door de lucht of door overzees.
