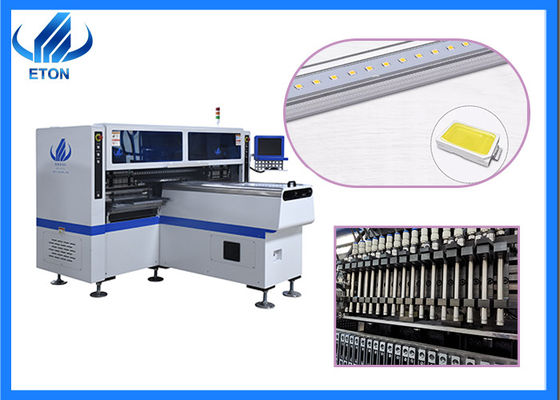

led-licht assemblagelijn semi-automatische machine voor 1,2 m buis licht 6 kW vermogen en 68 feeders station
De parameter van de machine voor het maken van buizen
|
ETON High speed smt mounter voor buisverlichting
|
| PCB Lengte Breedte |
Max:1200*330mm Min:100*100mm |
| PCB-dikte |
0,5-5 mm |
| Systeem |
Windows7 |
| Software |
R&D onafhankelijk |
| montage snelheid |
150000~180000 CPH |
| Componenten |
LED 3014/ 3020/ 3528/ 5050 en condensatoren, weerstanden, bruggelijkrichters, etc. |
| Componenten Ruimte |
0,5 mm |
| Stroom |
380AC 50 HZ |
| Transportband transmissie |
Maximale lengte: 1200 mm |
| Transmissie snelheid |
>500mm/sec |
| Positionerende manier |
Optisch |
| Luchttoevoer |
0.4-0.6mpa (4-6kgf/cm²) 150N/min |
| X-, Y-, Z-as Drive-manier |
Hoogwaardige magnetische lineaire motor + servomotor |
| Aantal toevoerstations |
68 STUKS |
| Aantal hoofden |
34 STUKS |
| Dimensie |
2700*2300*1550mm |
| Totale gewicht |
1700kg |
| PCB-klemmen |
Instelbare druk pneumatisch |
| Montagemodus |
Groepskeuze en groepsplaats |
| Montage Precisie |
± 0,02 mm (herhaal precisie) |
| Montage Hoogte |
≦5 mm |
| Aantal camera's |
5 reeksen (Digitale camera) |
| Visie-uitlijning, MARK-correctie |
| Energieverbruik |
6kW |
| Bedrijfsomgeving |
23℃±3℃ |
| Transmissie Richting |
Enkel (links → rechts of rechts → links) |
| Transmissiemodus |
Online rijden |
| Elektrische bediening |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| Bewegingscontrolekaartmodule 1 set |
Onafhankelijk onderzoek en ontwikkeling door ETON |
| Voedende manier |
Elektrische voerautomaat met dubbele motor |
Functie

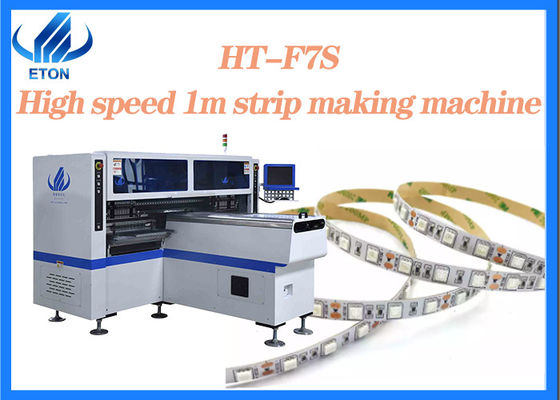

1. Toepassen op: 0,6M, 0,9M, 1,2M stijve PCB en 0,5M, 1M LED flexibele strip.Produceer 2-4 soorten materialen tegelijk.
2. Montagesnelheid: 150000- 180000 CPH
3. hoge productiviteit: de montagemodules elke set van 18 spuitmonden, een totaal van 68 stuks feeders station en 34 stuks koppen
De productielijn voor het produceren van led-buizen
We hebben een volledig assortiment van pick-and-place machineproductielijnapparatuur, dus we hebben de professionele suggesties voor u om de productielijn te bouwen.
Hieronder vindt u de suggestie van basisstappen voor de voortgang van het ophalen en plaatsen en de uitrusting:
Certificaten
ETON heeft niet alleen een leidende positie op het gebied van foto-elektrische hogesnelheidsplaatsingsmachines, maar heeft ook baanbrekende vooruitgang geboekt op het gebied van smt hogesnelheidsplaatsingsmachines. Het heeft met succes een verscheidenheid aan kosteneffectieve smt hogesnelheids universele plaatsingsmachines ontwikkeld.
ETON heeft een aantal intellectuele eigendomstechnologieën verkregen, in totaal 133 patenten, waaronder 9 uitvindingsoctrooien, 112 praktische patenten, 12 softwareauteursrechten, en verdiende ook de overzeese certificaten als CE, CCC, SIRA, enz.
Onze Tentoonstellingen
Neem elk jaar deel aan verschillende tentoonstellingen in China en in het buitenland.
Binnenlandse tentoonstellingen: Guangzhou Guangya-tentoonstelling, Shanghai München-tentoonstelling, Chongqing LED-lichttentoonstelling, enz.
Buitenlandse tentoonstellingen: tentoonstelling India Mumbai, tentoonstelling India Delhi, tentoonstelling Egypte, tentoonstelling Turkije, tentoonstelling Pakistan, tentoonstelling Thailand, enz.
Markt
Onze producten zijn geëxporteerd naar meer dan 30 landen en regio's, waaronder Zuid-Korea, India, Vietnam, Tunesië, Egypte, Turkije, Rusland, Brazilië enz. En hier zijn enkele van onze grote klanten:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR, enzovoort.
