Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Merk: | ETON | Model: | Ht-e8s-1200 |
---|---|---|---|
Lengte: | 2550 mm | Breedte: | 1650mm |
Hoogte: | 1550 mm | PCB-Lengtebreedte: | Maximum: 1200*500mm Min: 100*100mm |
Hoog licht: | De Oogst van lensproducten en Plaatsmachine,1200mm PCB SMT die Machine opzetten,PCBA-Raad SMT die Machine opzetten |

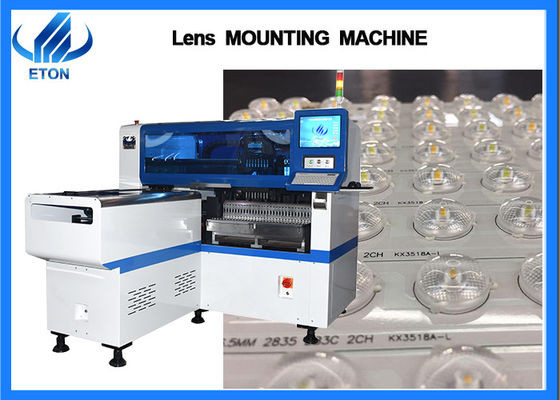

12 de productenoogst van de hoofdenlens en plaatsmachine
Het proces van lensproducten
De steun van de lens is verdeeld in twee stappen. De eerste stap is de steun van de lampparel, en de tweede stap is de steun van de lens.
De eerste stap: Druk het soldeerseldeeg op het stootkussen van de PCB-raad met een staalnetwerk, de tweede stap is de lampparel op de aangewezen positie van de PCB-raad op te zetten, en de derde stap is de opgezette PCB-raad te solderen door terugvloeiing het solderen
Na terugvloeiing het solderen, zet de PCB-raad in de lijmautomaat aan verdeellijm, dan onderstel de lens op het, en ga dan de terugvloeiings solderende oven of UV genezende oven in.
Nota: De temperatuur voor lens over--terugvloeiing het solderen en de over--terugvloeiing van de lampparel het solderen wordt vereist is die verschillend
Technialparameter
Model | Ht-e8s-1200 |
Afmeting | |
Lengte | 2550 mm |
Breedte | 1650 mm |
Hoogte | 1550 mm |
Totaal Gewicht | 1700 kg |
PCB | |
PCB-Lengtebreedte | Maximum: 1200*500mm Min: 100*100mm |
PCB-Dikte | 0.55mm |
PCB-het Vastklemmen | Regelbare pneumatische druk |
Opzettende Wijze | Groep het plukken en het afzonderlijke placingseparate plukken en het afzonderlijke plaatsen |
O.S. | |
Systeem | Windows7 |
Software | R&D onafhankelijk |
Vertoning | Touch screenmonitor |
Invoerapparaat | Toetsenbord, Muis |
Vision System | |
Nr van Camera | 2 reeksen van ingevoerde camera |
Visie voor de vluchtidentificatie, MARK correctie | |
Opzettende Precisie | ±0.04mm |
Opzettende Hoogte | <15mm> |
Opzettende Snelheid | 45000 CPH |
Componenten | Leiden, condensatoren, weerstanden, IC, gevormde componenten, enz. |
Componentenruimte | 0.2mm |
Nr van Voederspost | 28 PCs |
Nr van pijpen | 12 PCs |
Macht | 380AC 50HZ |
Machtsconsumptie | 4 kW |
Werkend Milieu | 23℃±3℃ |
Transportbandtransmissie | Maximum lengte: 1200 mm |
Transmissiesnelheid | >1000mm/sec |
Transmissierichting | Beide richting (optie) |
Transmissiewijze | Auto online aandrijving |
Luchtlevering | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
Elektrocontrole | Onafhankelijke onderzoek en ontwikkeling door ETON |
X, Y, z-de manier van de Asaandrijving | High-end magnetische lineaire motor + Servomotor |
Het voeden manier | Elektrische voeder met dubbele motor |
De gehele lijn van lenssmt
Cliënt
wij hebben vele partner in China zoals MLS, Foshan-verlichting, NVC, OPPlE, enz.
FAQ
Q: Hoe worden uw producten verpakt?
A: Alle machines worden ingepakt met vacuüm en houten verpakking als in de beelden.
Q: Welk soort de dienst ik kan hebben, als ik machine van ETON koop?
A: Wij zullen u installeren en opleidend geven. Het is vrij voor u. En wij zullen verzonden met u bouwen.
Q: Wat is uw machine geschikt voor?
A: Onze machines worden wijd gebruikt in verlichting, het vertoningsscherm, elektronika, drijfvoeding, huishoudapparaten, nieuwe energie en andere industrieën
