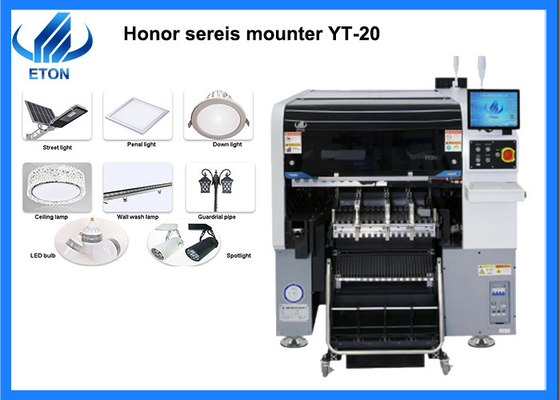

Nieuwe mounter SMD Min 0201-40 * 40 mm pick-and-place machine met dubbele module
Belangrijkste kenmerken van de machine
- Adopteer multi-modulaire kop met hoge snelheid, van toepassing op ultrakleine chip 0201 ~ 40 * 40 mm grote chip, breder componentenbereik;
- Gloednieuwe flight vision-camera verbetert de herkenningsprestaties, grootte tot 40 * 40 mm, van toepassing op BGA of CSP enz .;
- Vacuümdetectieapparaat: elke plaatsingskop met onafhankelijke detectiefunctie, die de stabiliteit van de apparatuur en de betrouwbaarheid van het product verbetert;
- Ultrahoge snelheidscapaciteit: adopteer high-end magnetische lineaire motor, servosysteem en multifunctionele modulaire kop, de capaciteit steeg met 25% in vergelijking met traditionele machine, optimaal snelheidsbereik 80000 CPH;
- Gloednieuwe zelfontwikkelde plaatsingskop met hoge precisie;
- Combineer een zeer nauwkeurige Mark-herkenningscamera met een vaste flight vision-camera, zorg voor plaatsingsnauwkeurigheid;
l Dubbelzijdige docking cart slot 32PCS, tape reel pakketten: 64PCS (enkelzijdige docking cart slot 16PCS, tape reel pakketten: 32PCS), vrij schakelen tussen docking cart en IC tray feeder (IC tray feeder: Optie)
- Smart Double-Head tape feeder: Ondersteuning YT-serie dubbele kop intelligente elektrische tape reel feeder, door de invoerpositie van het onderdeel optisch te corrigeren, kan het een stabiele, nauwkeurige en snelle invoer bereiken;
- De plaatsingskop keurt onafhankelijke vacuümdetectie goed, verbetert de plaatsingsprestaties;
- Off-line programmering, bespaar tijd van de omschakelingscyclus;
- Software AI intelligente leerfunctie en automatische optimalisatiefunctie.
- Twee portaal, 20 spindels*2 Gantry, totaal 40 spindels;
- Flexibele PCB-verwerkingsmogelijkheden, dubbele rail, beide gantry's kunnen tegelijkertijd dezelfde grote PCB monteren, waardoor een flexibele productie wordt gerealiseerd.
| Model |
YT-20 |
| PCB-formaat |
Maximale grootte: 500 * 450 mm (enkelzijdig)
500*300 (Dubbele kant)
Minimale maat: 50*50 mm
|
| PCB-dikte |
0,5-4,5mm |
| PCB klemmen |
Cilinderklemming, spoorbreedte verstelbaar |
| Het spoor |
2 rails, 2 portalen (rail 1,4 zijn vaste rails) |
| Software |
R&D onafhankelijk |
| MES-systeem voor productiebeheer |
Aangepast (Optie) |
| Off line programmeren |
Verkrijgbaar |
| Camera |
Bodemzichtcameraherkenning / vluchtidentificatiecamera
|
| Herhaal precisie |
± 0,02 mm |
| Montage hoogte |
≦15 mm |
| Positie modus |
Optisch |
| Optimale snelheid |
80000 CPH |
| Component assortiment |
Min. 0201 ~ 40 * 40 mm tapespoelpakketten en IC-tray-invoer enz. |
| Positie modus |
Optisch |
| Aantal koppen |
Double side docking cart slot 32PCS, tape reel pakketten: 64PCS (single
side docking cart slot 16PCS, tape reel pakketten: 32PCS), vrij schakelen
tussen docking cart en IC tray feeder(IC tray feeder:Optie)
|
| Voedende manier |
Intelligente dubbele kop feeder |
| X-, Y-, Z-as oprijlaan |
Hoogwaardige magnetische lineaire motor + servomotor |
Pakketjes
Stap 1: Wikkel met rekfolie om te voorkomen dat de apparatuur beschadigt.
Stap 2: Vacuümpapierverpakking en vochtbestendige zak, zodat de machine tijdens transport droog kan worden gehouden om vocht te voorkomen.
Stap 3: Gebruik riemen en driehoekig hout om de machine vast te zetten om schade aan de machine tijdens transport te voorkomen.
Stap 4: Elke geëxporteerde machine wordt uitgerust met stevige houten exportkisten, om ervoor te zorgen dat het geleverde product goed is.
Markt
Onze producten zijn geëxporteerd naar meer dan 30 landen en regio's, waaronder Zuid-Korea, India, Vietnam, Tunesië, Egypte, Turkije, Rusland, Brazilië enz. En hier zijn enkele van onze grote klanten:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR, enzovoort.
Machinale toepassing
Verzending en bezorging
Vervoer over land:geschikt voor binnenland en betaalbaar;
Luchtvracht:voor dringend goed, en het is de duurste transportmanier;
Verzenden:Het is geschikt voor zware goederen en het gemak en de lagere verzendkosten, waardoor klanten gemakkelijk de aankomsttijd van de goederen kunnen accepteren.
FAQ
V. Als ik een perfecte lijn van de machine nodig heb, kunt u die dan leveren?
A. Ja, voor de vereisten van een hele lijn voor productie hebben we professionele apparatuur om een perfecte productielijn voor uw producten goed te maken, omdat we een industriepark van 50.000 vierkante meter en uitstekend R & D-personeel hebben, dat kan produceren 50 reeksen van machine per maand.
V. Wat is uw werkelijke snelheid van uw producten?
A. Voor de werkelijke snelheid van de machine die wordt beperkt door vele factoren, die verband houden met het aantal componenten, de tijd om de printplaat te verzenden en de kaart te ontvangen, enz. En wordt bepaald voor de daadwerkelijke producten en behoeften.
V. Hoeveel componenten kan uw pick-and-place-machine op een printplaat monteren?
A. Hoewel dit is voor de behoeften van onze klanten en de grootte van de printplaat.
V. Hoe lang is de onderhoudsperiode van de machine, of deze nu gratis is?
A. De onderhoudsperiode van onze machine is 1 jaar en is gratis voor onze klanten. Na de onderhoudsperiode zullen we ervoor zorgen dat onze technici de machine een of twee keer per jaar gratis controleren en testen.
