PCB-formaat: | Maximale grootte: 500 * 450 mm (enkelzijdig) | PCB-dikte: | 0,5-4,5 mm |
---|---|---|---|
Camera: | Component voor gezichtsherkenning van hoofdvlucht Visie-uitlijning + markeringscorrectie | Herhaal precisie: | ± 0,02 mm |
Montage hoogte: | ≦ 6mm | Optimale snelheid: | 120000 CPH |
Component assortiment: | Min 0201~10 mm pakketten en IC enz. | Aantal hoofden: | Dubbelzijdig: 40 stuks Enkelzijdig: 20 stuks |
Voedende manier: | Intelligente dubbele kop feeder | X-, Y-, Z-as oprijlaan: | High-end magnetische lineaire motor en servomotor |
Hoog licht: | magnetische motor automatische chip mounter,120000CPH automatische chip mounter,LED Light SMT Pick Place Machine |

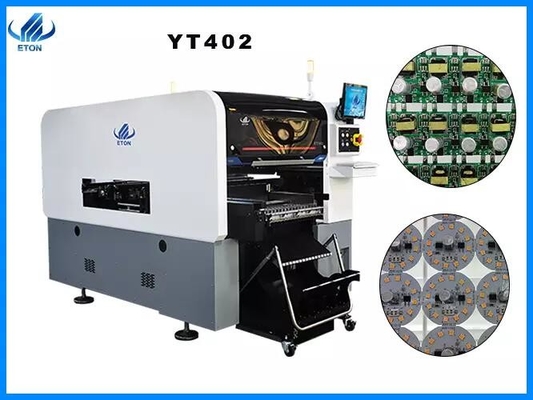

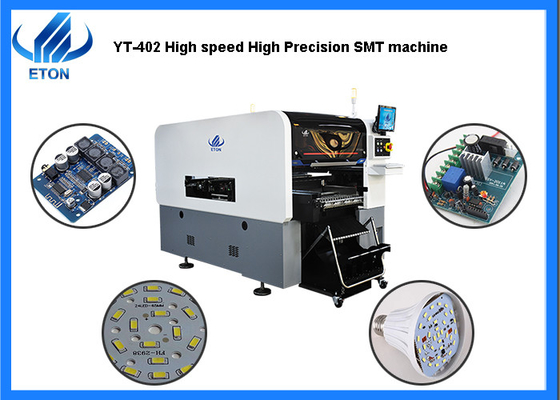

Automatische High Precision High Speed 120000CPH led verlichting SMT pick and place machine
Machine-informatie
1. Hoogtepunten van de machine
(1) multi-modulaire kop met hoge snelheid, van toepassing op ultrakleine chip 0201-10 * 10 mm grote chip, breder componentenbereik
(2) verbetering van de herkenningsprestaties, afmetingen tot 40 * 40 mm.
(3) elke module 20 spindels, zowel hoge snelheid als intelligent met een licht compact ontwerp.
(4) elke plaatsingskop met onafhankelijke detectiefunctie verbetert de stabiliteit van de apparatuur en de betrouwbaarheid van het product.
(5) adopteer high-end magnetische lineaire motor, servosysteem en multifunctionele modulaire kop, de capaciteit steeg met 25% in vergelijking met traditionele machine, optimale plaatsingssnelheid bereikt 120000 CPH.
2. flexibele productie
(1) scancamera met vaste lijn: componenten met een afmeting van minder dan 10 * 10 mm of een hoogte van minder dan 6 mm kunnen worden gebruikt voor identificatie met hoge snelheid en hoge precisie
(2) MARK-herkenning: zeer nauwkeurig markeringsherkenningssysteem, herkenning van 3-kleurenverlichting, van toepassing op elke vormmarkering en lens, breder scala aan toepassingen.
(3) docking-kar, slimme dubbele kop tape-feeder
3. hoge betrouwbaarheid
(1) gloednieuwe zelfontwikkelde plaatsingskop met hoge precisie
(2) combineer hoge nauwkeurigheid, merkherkenningscamera met vaste vluchtzichtcamera, zorg voor plaatsingsnauwkeurigheid
(3) de plaatsingskop keurt onafhankelijke vacuümdetectie goed om de plaatsingsprestaties te verbeteren
(4) off-line programmering, bespaar tijd van de omschakelingscyclus
(5) software AI intelligente leerfunctie en automatische optimalisatiefunctie
4. structuur van het transmissiesysteem
(1) twee portaal, 120 spindels * 2 portaal, totaal 40 spindels
(2) flexibele PCB-verwerkingsmogelijkheden, dubbele rail, beide portaals kunnen tegelijkertijd dezelfde grote PCB monteren, waardoor flexibele productie wordt gerealiseerd
(3) flexibele bedrading door modulaire plaatsingskoppen en verschillende productiemodi.
Parameter
model- | YT 402 |
PCB-formaat |
MAX grootte: 500*450 mm (enkele PCB) 500*300 MM (dubbele printplaat) MIN grootte: 50*50 mm |
PCB-dikte | 0,5-4,5mm |
PCB klemmen | Cilinderklemming, spoorbreedte verstelbaar |
het spoor | 2 rail, 2 portalen (rail 1,4 zijn vaste rail) |
systeem | Windows 7 |
software | R&D onafhankelijk |
MES-systeem voor productiebeheer | Aangepast (optie) |
Off line programmeren | verkrijgbaar |
Nee. Van camera | 4 reeks (digitale camera) |
Bodemzicht cameraherkenning | |
Visie-uitlijning + markeercorrectie | |
Herhaal precisie | ± 0,02 mm |
Montage hoogte | ≦6 mm |
Montage snelheid | 120000 CPH (optimale snelheid) |
Componenten bereik | Min 0201-10*10 mm pakketten en IC etc |
stroom | 380 wisselstroom 50 Hz 6 KW |
Operationele omgeving | 23℃±3℃ |
Transmissie richting | Standaard: enkele richting |
Transmissie modus | Online rijden |
Positie modus | optisch |
Luchtverbruik | 0,4-0,6 mpa()4-6 kgf/cm2) 150 N/min |
Elektrische bediening | Onafhankelijk onderzoek en ontwikkeling door ETON |
Bewegingscontrolekaartmodule 1 set | |
X-, Y-, Z-as oprijlaan | Hoogwaardige magnetische lineaire motor + servomotor |
Nr. Van feederstation | Dubbelzijdige docking cart slot 32 stuks, tape reel pakketten: 64 stuks (enkelzijdige docking cart slot 16 stuks, tape reel pakket: 32 stuks), vrij schakelen tussen docking cart en IC tray feeder |
Nee. Van hoofden | Dubbelzijdig: 40 stuks (enkelzijdig: 20 stuks) |
Voedende manier |
Intelligente dubbele kop feeder |
Bedrijfsvoordelen
ETON is opgericht in 2011 met meer dan 10 jaar ervaring in pick-and-place-machines met hoge snelheid.Wij zijn de grootste hightechfabrikant in China met een sterk vermogen op het gebied van ontwerp, R & D-productie, verkoop en services. "Hoog rendement", "Hoge kwaliteit" en "Hoge stabiliteit" zijn de kerntechnologie van ETON.
Sterke productiecapaciteit, ETON heeft meer dan 50.000 vierkante meter industriepark in de provincie Jiangxi, machinecapaciteit meer dan 50 eenheden / maand
133 uitvindingsoctrooien en eigendomstechnologieoctrooien, waaronder We hebben 9 uitvindingsoctrooien, 112 praktische octrooien, 12 softwareauteursrechten.
ETON heeft een R & D-centrum, smt high-speed plaatsing machinedivisie, precisie soldeerpasta printapparatuur divisie, high-speed precisie doseerapparatuur divisie, smt perifere automatiseringsapparatuur divisie en kwaliteitscontrolecentrum opgericht om de kwaliteit van de machines te waarborgen.
FAQ
1. Levert u de complete productielijnmachine?
Ja natuurlijk.Wij bieden de hele productielijnmachine, inclusief soldeerpasta-printermachine, transportband, pick-and-place-machine-reflow-oven.
2. Wat is het belangrijkste apparaat van de pick-and-place-machine?
We hebben veel verschillende machines en verschillende machines zijn van toepassing op verschillende apparaten.De belangrijkste producten zijn gloeilamp, buis, flexibele strip, paneelverlichting, downlight, straatlantaarn, plafondlamp, wandverlichting enz.
3. Hoe zit het met de taal van de bedieningssoftware van de machine?
Onze software is onafhankelijk R&D door onszelf met 2 talen (Engels en Chinees).
4. Wat zijn de betalingsvoorwaarden?
T/T is in orde.U kunt FOB Shenzhen kiezen.
5. Wie zijn uw belangrijkste klanten?
Onze productie is geëxporteerd naar meer dan 20 landen en regio's, waaronder Zuid-Korea, India, Egypte, Turkije, Rusland enz.
