Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Model: | YT202S | Garantie: | 1 jaar, 12 maanden |
---|---|---|---|
Toepasselijke componenten: | SOP | Naam: | SMD Chip Mounter, SMT-Oogst en Plaatsmachine, SMT Chip Mounter, smt pijp |
Toepassing: | SMD-Productielijn, SMT dat Schuttermachine, SMT-Productielijn, voor SMT-machine opzet | Voeding: | 380V 50Hz |
Voorwaarde: | nieuw, Originele 100%, Gloednieuw | Productnaam: | LEIDENE van de plaatsmachine \ LEIDENE van Mounter \ Assemblagemachine, Automatisch SMT die Schutter |
Gewicht: | 1700kg | opzettende snelheid: | 80000 CPH |
Type: | Automatisch | Gebruik: | De Assemblage van de kringsraad, SMT die Machine, SMD, leiden opzetten |
Afmeting: | 2788*1686*1375mm | ||
Hoog licht: | HOOFDbestuurdersraad het opzetten machine,80000 CPH-LEIDENE lichte het opzetten machine,lineaire motor LEIDENE lichte het opzetten machine |
HOOFD lichte bestuurdersraad het opzetten machine met het dokken van auto
Productomschrijving

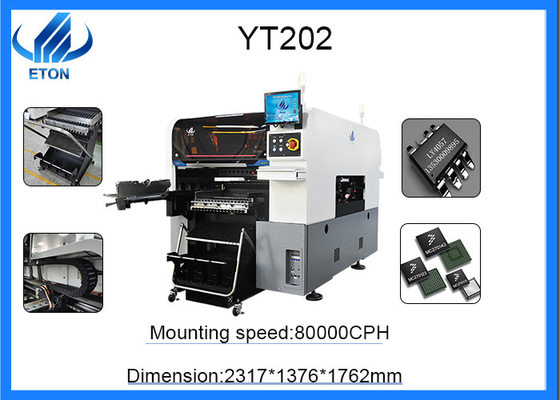

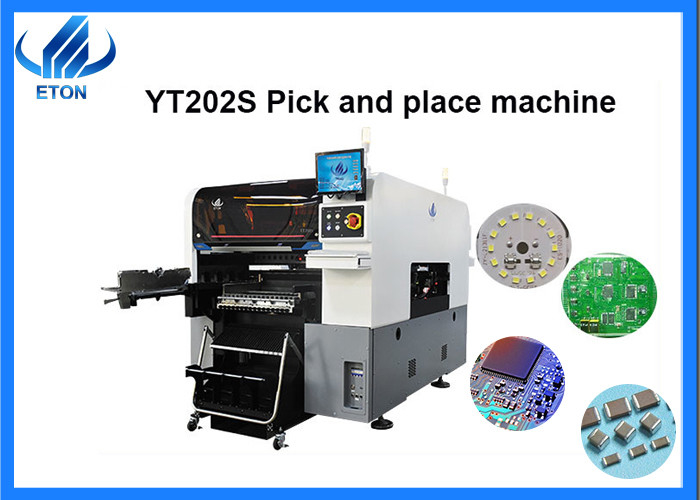

YT202S SMT-de oogst en de plaatsmachine, de theoretische snelheid van YT202s zijn 80000 CPH, eerst en vooral, van de verschijning van de machine, zijn deze twee modules ruwweg hetzelfde. Het grootste verschil is dat yt202s twee het opzetten hoofden heeft.
Wanneer de machine werkt, werken zij voor twee verschillende respectievelijk PCBs. Twee producten kunnen tegelijkertijd worden geproduceerd. Één partij houdt op werkend en de overkant blijft werkend. Zij worden onafhankelijk gecontroleerd. Zeer intelligent.
het belangrijkste gidsspoor van yt202s is ook een high-end magnetische lineaire motor. het heeft hoge nauwkeurigheid.
Eigenschap
De high-precision magnetische lineaire motor, die wordt gebruikt om de stabiliteit, de snelheid en de nauwkeurigheid van machineplaatsing te verbeteren.
Dit raspt schaal, is het een opsporingsapparaat, dat de nauwkeurigheid in zekere mate van de hoofdplaatsing bepaalt.
De belemmeringsketen, de functie moet de draden beschermen tegen schuring en de levensduur van de machine verlengen.
Onze de oogst en de plaatsmachine van YT202 heeft 4 camera's, heeft één module 2 camera's, is het een camera van de vluchterkenning en de Tekencamera. Dit is de camera van de vluchterkenning, en dit is de Tekencamera. Hun rol is de nauwkeurigheid van machineplaatsing te verbeteren. Dit is ook één van de redenen waarom onze multifunctionele machines precisiecomponenten kunnen opzetten.
Elk plaatsingshoofd van deze multifunctionele machine wordt gecontroleerd door een onafhankelijke servomotor, die verschillende componenten kan opzetten.
onze industriële computer, wordt de software onafhankelijk ontwikkeld door ETON, met een Chinese en Engelse verrichtingsinterface, en de verrichting is eenvoudig en gemakkelijk te begrijpen.
Parameter
PCB-grootte |
Maximum grootte: 500mm*450mm (enige PCB) 500mm*300mm (dubbele PCB) Min grootte: 50mm*50mm |
PCB-dikte | 0.54.5mm |
PCB-het vastklemmen | Cilinder het vastklemmen, regelbare spoorbreedte |
Nr van camera | de cameraerkenning van de 4 reeksen/Bodem visie |
Herhaal precisie | ± 0.02mm |
Opzettende snelheid | 80000CPH (Optimale snelheid) |
Componentenwaaier | Min 0201 ~40*40mm pakketten van de Bandspoel en IC-dienbladvoeder enz. |
Positiewijze | Optisch |
Röntgenstraalinspectie in de PCB-industrie
De laatste jaren, zijn BGA, QFN, CSP, de tik-spaander en andere componenten van de gebiedsserie wijd gebruikt in elektronische productie. Zoals BGA, die met andere componenten wordt vergeleken, heeft het kleinere speldtelling, inter-speldinductantie en capacitieve weerstand, en betere hittedissipatie. Nochtans, heeft BGA ook tekortkomingen. Bijvoorbeeld, na SMT, is het moeilijk om de het solderen kwaliteit van de soldeerselverbindingen onder het pakket door het blote oog of AOI-test te beoordelen.
Het röntgenstraalmateriaal is gebaseerd op de sterke penetratie van Röntgenstralen. De lampbuis zendt Röntgenstralen onder hoge druk uit, die het te meten voorwerp kan effectief doordringen. De beeldprestaties zijn gediversifieerd wegens verschillende dichtheid en dikte, om de opsporing van soldeerselverbindingen te realiseren. Om soldeerselkwaliteit te verzekeren, opteren more and more fabrikanten voor Röntgenstraalinspectie van componenten die het huidensoldeersel verbindt.
