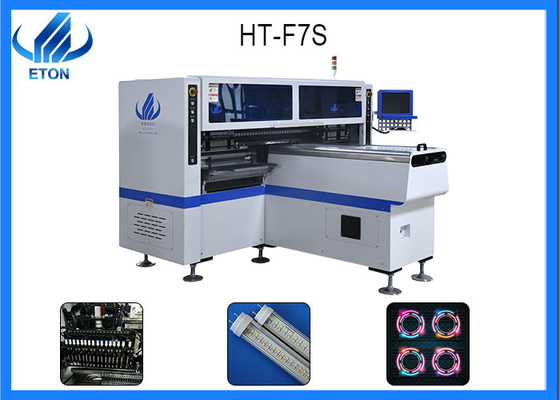

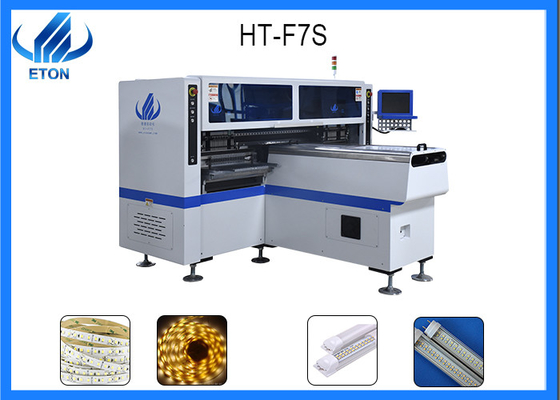

SMT-oogst en plaatslopende band in geleide lichte industrieel voor het opzetten van geleide buisproducten

SMT-oogst en plaatslopende band in geleide lichte industrieel voor het opzetten van geleide buisproducten

Technische parameter

Afmeting: 2700*2300*1550mm

Totaal Gewicht: 1700kg

PCB-Lengtebreedte: Maximum: 1200*330mm Min: 100*100mm

PCB-Dikte: 0.55mm

No.of Voeder: 68pcs

No.of Hoofd: 34pcs

PCB die vastklemmen: Regelbare pneumatische druk

Opzettende Wijze: Groep het plukken en het afzonderlijke placingseparate plukken en het afzonderlijke plaatsen

Software: R&D onafhankelijk

Opzettende Precisie: ±0.02mm

Opzettende Hoogte:<>

Opzettende Snelheid: 150000-180000 CPH

Componenten: Leiden, condensatoren, weerstanden, gelijkrichter enz.

Transmissierichting: Enige richting (optie)

Buistoepassing

De waaier van de LAMPtoepassing voor algemene verlichting, bureau, winkelcomplexxen, restaurants, scholen, huizen, fabrieken en andere binnenverlichting.

Het proces van de lampproductie

Flard; aanvankelijke test; sub-raad; malende plaatrand; zet de lamp in aluminiumbuis; verbind machtslijn; installatie van voeding; lassenlamp GLB; lamp GLB met silicone met een laag dat wordt bedekt dat; elektrotest; Schoonmakende hars en het met een laag bedekken van kiezelzuurgel; het installeren van lampekap; het bevestigen van lamp GLB; schakelaartest, het verouderen; weersta voltagetest; de gebeëindigde test van het lampgewicht; definitieve test en verschijningsinspectie; verpakking; QC steekproef; opslag.

Volledige automatische de printermachine van de visiestencil

De automatische drukmachine vormt en eigenschappen

1.PCB vervoer en het vastklemmen systeem

• De optimaal ontworpen structuur van de moduleaandrijving verbetert effectief de stabiliteit van de platformkaliberbepaling,

evenwichtig contact tussen PCB en het staalnetwerk.

• Keur flexibele zijklemmen en gesegmenteerde steunen goed om PCB effectief vast te klemmen om a volledig te verzekeren

• De programmeerbare controle van de vervoersnelheid maakt Pb nauwkeuriger tegenhouden.

• Unieke bewerkte interne toesteltransportband om het blokkeren te verhinderen.

• De PCB-ladingsrichting kan vrij worden geselecteerd en worden gecombineerd.

2.Stencil plaatsend systeem

•Boog brug-vorm opschorting het hangen direct-verbindt schraper.

•De grootte van staalnetwerk is universeel, met goede en brede toepasselijkheid.

•Het gesegmenteerde gebonden kader van het staalnetwerk.

3.scraper systeem

•De ingebedde schaal, valt nooit weg•De closed-loop schraperdruk koppelt volledig apparaat terug controleert de schraperdruk op elk moment, het maken

•Het type van diaspoor het schrapersysteem, verbetert verrichtingsstabiliteit en verlengt leven

•Volgens de verschillende drukvereisten van de voor en achterrubberschuivers en de stabiliteit van - het opheffen van en het verminderen, om de lekkage van soldeerseldeeg te verhinderen, het blad hebben een bepaald elastisch het vastklemmen ontwerp, de druk van de rubberschuiver, de het opheffen snelheid, de druksnelheid, en de drukwaaier is al regelbare software. Verstrek een verscheidenheid van afgietselmethodes om aan verschillend vereiste van PC te voldoen, die klanten voorzien van een goed platform van de drukcontrole.

•De tweezijdige dubbel-schuif plaatsende type structuur van het diaspoor verzekert de nauwkeurigheid en de zachtheid van het lopen before and after druk

•Programmeerbaar Opschortings Automatisch Stepper de Drukhoofd van de Motoraandrijving

•De gegoten straal van de aluminiumschraper om meer vlot runnen van schraper te verzekeren
