Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Model: | YT202 | Garantie: | 1 jaar, 12 Maanden |
---|---|---|---|
naam: | SMD Chip Mounter, SMT-Oogst en Plaatsmachine, SMT Chip Mounter | Toepassing: | SMD-Productielijn, SMT die Schuttermachine, SMT-Productielijn, voor SMT-machine opzetten |
Voeding: | 380V 50HZ | Voorwaarde: | 100% origineel, Gloednieuw |
Productnaam: | LEIDENE van de plaatsmachine \ LEIDENE van Mounter \ Assemblagemachine, Automatisch SMT die Schutter | Gewicht: | 1700KG |
Opzettende snelheid: | 90000 CPH | Gebruik: | De Assemblage van de kringsraad, SMT die Machine, SMD opzetten |
Afmeting: | 2317*1376*1762mm | Voeders: | 32pcs |
Hoofd: | 10PCS | ||
Hoog licht: | LEIDENE Productieoogst en van de plaats machines,Oogst en plaatsmachine 10 hoofden,LEIDENE Steunmachine 10 hoofden |

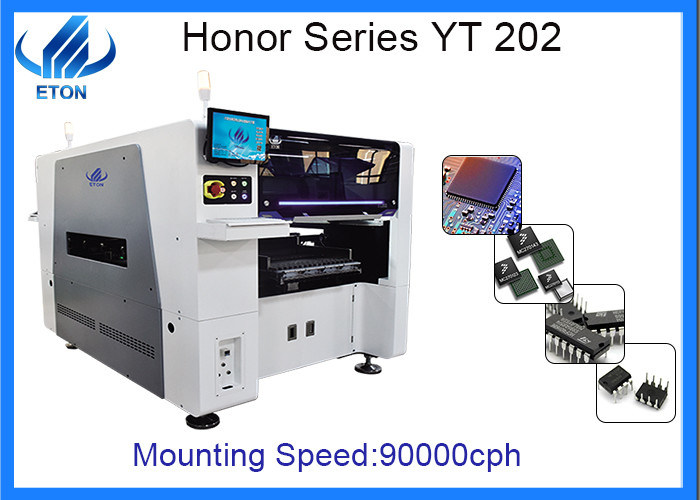

Oogst en plaatsmachine 10 hoofden van de LEIDENE de Machines Elektronikaproductie
Productdetails
ModelNumber: YT202
Afmeting: 2317*1376*1762mm
Hoofden: 20pcs
Gewicht: 1700kg
Opzettende Snelheid: 90000CPH
Macht: 380AC 50HZ
Voeder: 32pcs dubbele module
PCB-grootte:
MAXIMUM: 500*450mm (enige PCB)/500*300mm (dubbele PCB)
Min: 50*50mm
PCB-dikte: 0.54.5mm
Kerncomponenten: Motor
Merk: ETON
Visuele camera: 4set van ingevoerde camera
Plaats van Oorsprong: Guangdong, China
Garantie: 1 jaar
Ongeveer PCBA
Proces en Technologie
1. Het verbinden: 1. De v-besnoeiing treedt toe: het gebruik van segmentatiemachine, deze methode van vlotte segmentatiesectie, geen slechte invloed over het verdere proces.
2. Van de gebruiksspeldeprik (postzegelgat) de verbinding: behoefte om de braam na breuk te overwegen, en of het MAÏSKOLFproces op de stabiliteit Plakkend van de machineinrichting, ook zou moeten overwegen of het effect van plug-in over het spoor, en of de Assemblageassemblage.
PCB-materiaal:
G10, G11, FR4, FR5-de temperatuur van houtvezelplaatpcb SMT en MAÏSKOLF, THT-temperatuur vrij klein effect.
3. De invloed van de bedrading van de stootkussenschakelaar en de door-gatenpositie inzake de SMT-productie:
de bedrading van de stootkussenschakelaar en de door-gatenpositie hebben een grote invloed op de lassenopbrengst van SMT, omdat de ongepaste de stootkussenverbindingen en door-gaten kunnen handelen aangezien een „Steal“ soldeersel, het vloeibare soldeersel uit de terugvloeiingsoven wordt gezogen. De volgende voorwaarden zijn goed voor de kwaliteit van het product:
(1) verminder de breedte van de stootkussenschakelaar: als er geen huidige laadvermogen en PCB-beperkingen van de productiegrootte zijn, is de maximumbreedte van de stootkussenschakelaar 0,4 mm of 1/2 stootkussenbreedte, kan kleiner zijn.
(2) die de stootkussens met een groot gebied van geleidende band (b.v., grond, voeding) worden verbonden worden bij voorkeur verbonden aan een smalle draad niet minder dan 0,5 mm in lengte (breedte niet groter dan 0,4 mm of breedte niet groter dan 1/2 stootkussenbreedte).
(3) vermijd verbindende draden van de kant of een hoek in het stootkussen. Bij voorkeur, gaat de verbindende draad van het midden van het achtergedeelte van het stootkussen binnen.
(4) het door gat zou niet in of direct dichtbij het stootkussen van de SMT-assemblage moeten worden geplaatst. De reden is: het gat in het stootkussen zal door soldeersel in het gat aantrekken en zal soldeersel veroorzaken om de soldeerselverbinding te verlaten; direct dichtbij het gat in het stootkussen, zelfs als er een goede groene bescherming is, kan het heatsink effect veroorzaken, zal veranderen de snelheid van de soldeersel gezamenlijke infiltratie, leidt het tot het fenomeen van het oprichten van tablet, die de normale vorming van soldeerselverbinding zal belemmeren wanneer het ernstig is.
(5) die de verbinding tussen het door gat en het stootkussen is bij voorkeur wordt gevouwen met een smalle verbindingslijn van lengte niet minder dan 0,5 mm
FAQ
Q: welk soort grondstof zou ik voorbereidingen trof voor SMT voeren moeten?
A: u hebt aan hoofdzakelijk voorbereidingen getroffen nodig omvat: PCB, Soldeerseldeeg, Componenten, Voeders, Pijpen enz.
Q: Kunt u gehele SMT-lijn steunen?
A: ja, kunnen wij gehele SMT-lijnoplossing verstrekken als u wilt, zijn wij professioneel op dit gebied.
Q: Waarom hun machineprijs is zo veel lager dan van u?
A: U zei dat er sommige schilmachines goedkoper dan ons op de markt zijn, die bestaat, maar hun verkopend punt is prijs, en ons verkopend punt is kwaliteit. Wij kunnen u de kwaliteit van ETON-oogst waarborgen en machine plaatsen, en de waarde is meer dan ver onze prijs.
