Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Lengte: | 2788mm | Breedte: | 1686mm |
---|---|---|---|
Hoogte: | 1375mm | Totaal gewicht: | 1700kg |
PCB-dikte: | 0.54.5mm | Systeem: | Windows7 |
No.of voederpost: | 32pcs | Nr van hoofden: | 20pcs |
Hoog licht: | 80k CPH die SMT Machine opzetten,Tekencamera SMT die Machine opzetten,Windows7 de Machine van SMT Mounter |

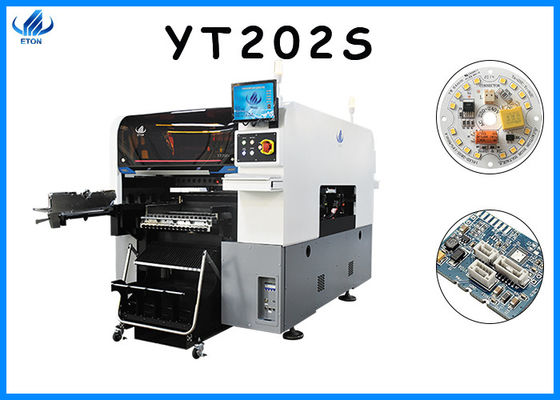

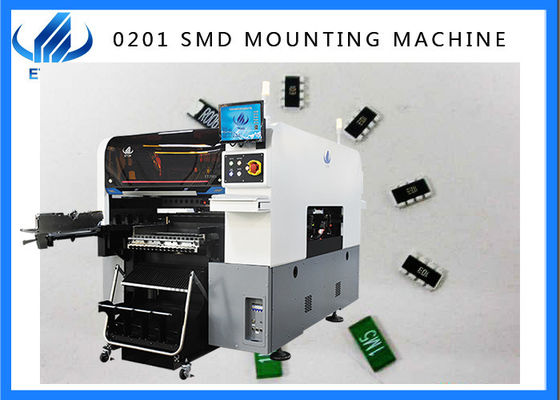

80000CPH SMT-Machine Geschikt voor de gehele elektronische industrie 0201-40*40mm
Kenmerk
1. Universele de hoge snelheid integreerde het opzetten hoofd: het hoge snelheid universele geïntegreerde het opzetten hoofd kan aan de ultra-kleine spaander van 0201 aan grote componenten van 40*40mm, met een grote overeenkomstige waaier beantwoorden
2. De nieuwe vaste camera van de vluchterkenning: verbeter de erkenningsprestaties, groei de grootte van hoge snelheid het opzetten componenten aan 40*40mm, en erken de series van het balnet zoals BGA of CSP
3. Optische erkenningscamera: Tekencamera: het systeem van de de cameraerkenning van het hoge precisieteken, die de erkenning van de 3 kleurenverlichting gebruiken
De vaste camera van de vluchterkenning: verzamel in één keer snel veelvoudige hoofdbeelden door de de erkenningscamera van de hoge snelheidsvlucht, voer visuele kaliberbepaling van de positie van het componentenbeeld, groeperingscorrectie, en regelbare lichtbronhoogte uit
4. Voeder
Voederkarretje: de post van het tweezijdige voederkarretje is 32pcs, die 64 dienbladen van materialen kan houden. Volgens de behoeften van het product, kunnen de het voederkarretje en IC-rugzak vrij worden geschakeld. Het karretje kan op één aanrakingswijze worden veranderd om de veranderingstijd te minimaliseren
Dubbele hoofd intelligente voeder: het steunt YT-reeks universele dubbele hoofd intelligente voeder. Wanneer het absorberen van componenten, absorbeert het nauwkeurig componenten door optica om stal, hoge snelheid en het nauwkeurige voeden te realiseren
IC-rugzak: het steunt multi-layer pallets (IC-rugzak), die afwisselend met het voederkarretje kunnen worden geïnstalleerd snel en gemakkelijk
5. PCB
Dubbel hoofd dubbel spoor: 20 hoofden, twee sporen, die twee verschillende producten kunnen tegelijkertijd produceren. Wanneer de één steun hoofdeinden die, andere niet wordt beïnvloed werken
Maximum grootte: 500*450mm (enige PCB)
500*300mm (dubbele PCB)
Min grootte: 50*50mm
Parameter
PCB 板尺寸 /PCB sized* W) | 最大尺寸 Maximum grootte: 单板 500mm*450mm (enige PCB) 双板 500mm*300mm (dubbele PCB) 最小尺寸 Min grootte: 50mm*50mm |
De dikte van PCB 板厚度 /PCB | 0.54.5mm |
Het vastklemmen van PCB 板固定方法 /PCB | 气缸夹板, 轨道宽度可调 /Cylinder die, regelbare spoorbreedte vastklemmen |
定轨方式 /Rail | 双轨双臂 (1 轨为固定轨道 轨 4)/2 Spoor, 2 bruggen (Spoor 1,4 is vast spoor) |
系统 /System | Windows 7 |
软件 /Software | 自主研发/R&D onafhankelijk |
生产管理 het beheersmes systeem van MES 系统 /Production | 提供要求定制 (选配项)/Aangepast (Optie) |
离线编程 /Offline-programmering | W/Available |
相机数量 /No. van camera | 4 reeksen 套/4 (数字相机 Digitale camera) |
固定飞拍识别元器件 /Bottom-de erkenning van de visiecamera | |
视觉对位 de correctie van +MARK 校正 /Vision alignment+Mark | |
重复精度 /Repeat-precisie | ± 0.02mm |
贴片高度 /Mounting-hoogte | w20mm |
贴片速度 /Mounting-snelheid | 80000CPH (本公司最优条件下) (Optimale snelheid) |
贴装零件范围 /Components-waaier |
0201 〜 40*40mm 封装料及 IC 背包料 Min 0201 ~40*40mm pakketten van de Bandspoel en IC-dienbladvoeder enz. |
使用电源及功率 /Power | 380AC 50HZ 6KW |
使用环境 /Operating-milieu | 23°C 土 3°C |
传输方向 ansmissionrichting van /T „ | 标准 (单向) /Standard: Enige richting |
传送方式 /Transmission-wijze | 在线 /Online-aandrijving |
定位方式 /Position-wijze | 光学 /Optical |
耗气量 consumptie van /Ai de „ | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
电气控制 /Electrical-controle | Het onderzoek en de ontwikkeling van ETON 自主研发 /Independent door ETON |
运动控制卡模块 1 module van de de controlekaart van 套 /Motion 1 reeks | Het onderzoek en de ontwikkeling van ETON 自主研发 /Independent door ETON |
XYZ 轴驱动方式 /X, Y, z-de manier van de Asaandrijving | 高端磁悬浮电机 + 伺服电机 /High-Beëindigen magnetische lineaire motor+servo motor |
可放置送料器数 >/No. van Voederpost | 双边送料器台车站位 verdubbelen 32PCS, 可装物料 64 盘 (单边送料器台车站位 16PCS, 可装物料 32 盘), 根据产品需要送料器台车与 IC 背包可自由切换 (背包选配)/zij dokkende kargroef 32PCS, de pakketten van de bandspoel: 64PCS (enige zij dokkende kargroef 16PCS, de pakketten van de bandspoel: 32PCS), vrij schakelend tussen het dokken van kar en IC-dienblad feederdC dienbladvoeder: Optie) |
吸嘴安装数 m/No. van Hoofden | de kant 双边 van 20PCS (单边 10PCS) /Double: 20pcs (enige kant: 10pcs) |
送料方式 /Feeding-manier | 双头智能送料器 de Dubbele hoofdvoeder van /Intelligent |
Wat SMT is
SMT is een oppervlakte opzet technologie, die de populairste technologie en het proces momenteel in de elektronische assemblageindustrie is. SMT-de spaander verwijst naar de afkorting van een reeks technologische die processen op basis van PCB worden verwerkt.
Andere machines
Wij niet alleen verstrekken spaandermounters, maar ook laadmachines, basisstations, drukmachines, terugvloeiing het solderen, overdrachtmachines, AOI, SPI, Röntgenstraal, het leegmaken machines, enz.
FAQ
Q: Hoe worden uw producten verpakt?
A: Alle machines worden ingepakt met vacuüm en houten verpakking als in de beelden.
Q: Ik zou willen weten hoe uw machines worden vervoerd?
A: Wij verschepen aan wereldwijd van het vasteland van China gebruikend luchtpost door EMS, UPS, DHL of TNT of als uw verzoek om delen. - Overzees die voor machine verschepen.
Q: Wat zijn uw voordelen over andere bedrijven?
A: Als globaal belangrijk merk van foto-elektrische hoge snelheid mounter en pioniersonderneming van SMT Mounter in China, worden de producten van ETON uitgevoerd naar meer dan 20 landen en gebieden zoals Zuid-Korea, India, Vietnam, Tunesië, Egypte, Turkije, Rusland, Brazilië en Iran. Het heeft onafhankelijk de eerste technologische de uitvindingsoctrooien van de wereld en de merkgebonden technologieën, met inbegrip van 9 uitvindingsoctrooien, 12 softwareauteursrechten en 112 praktische octrooien ontwikkeld. Het heeft opeenvolgend de titels van „de high-tech onderneming van Shenzhen“, „de high-tech onderneming van Guangdong“ gewonnen, „nationale high-tech onderneming“ en „beroemde Shenzhen“
