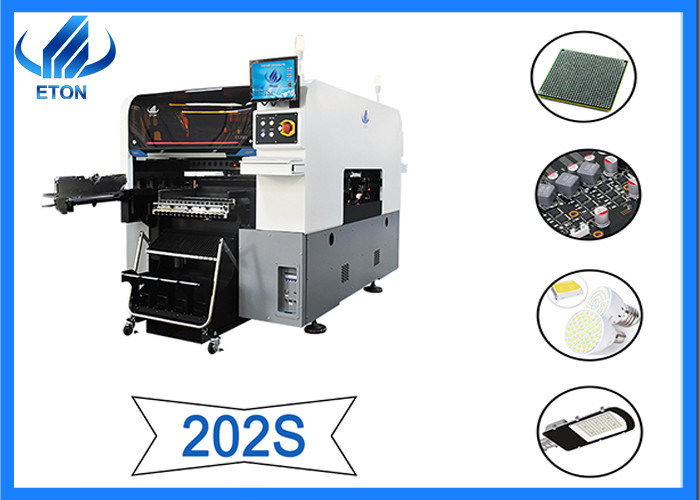

de oogst van SMT van 20 LEIDENE van de hoofden80000cph hoge precisie verlichtingsbollen en plaatsmachine
Parameter
| model |
YT 202S |
| PCB-grootte |
MAXIMUM grootte: 500*450mm (enige PCB)
500*300MM (dubbele PCB)
MIN grootte: 50*50mm
|
| PCB-dikte |
0.54.5mm |
| PCB-het vastklemmen |
Cilinder het vastklemmen, regelbare spoorbreedte |
| spoor |
2 spoor, 2 bruggen (spoor 1,4 is vast spoor) |
| systeem |
Windows 7 |
| software |
R&D onafhankelijk |
| Het systeem van het productiebeheer MES |
Aangepast (optie) |
| Off-line programmering |
beschikbaar |
| Nr. Van camera |
4 reeks (digitale camera) |
| De cameraerkenning van de bodemvisie |
| De correctie van het visiealignment+ teken |
| Herhaal precisie |
±0.02mm |
| Opzettende hoogte |
≦20mm |
| Opzettende snelheid |
80000 CPH (optimale snelheid) |
| Componentenwaaier |
Min 02014040mm pakketten van de bandspoel en IC-dienbladvoeder enz. |
| macht |
380 AC 50Hz 6KW |
| Verrichtingsmilieu |
23℃±3℃ |
| Transmissierichting |
Norm: enige richting |
| Transmissiewijze |
Online aandrijving |
| Positiewijze |
optisch |
| Luchtconsumptie |
0.4-0.6mpa () 4-6kgf/cm2) 150N/min |
| Elektrocontrole |
Onafhankelijke onderzoek en ontwikkeling door ETON |
| De kaartmodule van de motiecontrole 1 reeks |
Onafhankelijke onderzoek en ontwikkeling door ETON |
| X, Y, z-de manier van de Asaandrijving |
Hoge eind magnetische lineaire motor+ servomotor |
| Nr. Van voederpost |
Dubbele zij dokkende kargroef 32 PCs, de pakketten van de bandspoel: 64PCS (enige zij dokkende kargroef 16 PCs, het pakket van de bandspoel: 32PCS), vrij schakelend tussen het dokken van kar en IC-dienbladvoeder |
| Nr. Van hoofden |
Dubbele kant: 20 PCs (enige kant: 10 PCs) |
| Het voeden manier |
Intelligente dubbele hoofdvoeder |
1. Machinehoogtepunten
(1) hoge snelheids multi modulair hoofd: pas op ultra kleine spaander 0201-40*40mm grote spaander toe,
(2) verbeter de grootte van erkenningsprestaties tot 40*40mm, van toepassing zijn op BGA 0R CSP enz.
(3) elke module 10 assen, zowel hoge snelheid en intelligent met licht compact ontwerp.
(4) elk plaatsingshoofd met onafhankelijke opsporingsfunctie, die de stabiliteit van het materiaal en de betrouwbaarheid van het product verbetert.
(5) de capaciteit met 25% wordt verbeterd was met traditionele machine, optimaal bereik 80000 CPH die van de plaatsingssnelheid vergelijkbaar.
2. flexibele productie
(1) de componenten met grootte minder dan 40*40 mm, of hoogte minder dan 20mm kunnen aan hoge snelheid en hoge precisieidentificatie worden gebruikt
(2) het de erkenningssysteem van het hoge precisieteken, keurt de erkenning van de 3 kleurenverlichting goed, is op om het even welke vormteken en lens, bredere waaier van toepassing van toepassingen.
(3)dokkendekar, slimmedubbelehoofdbandvoeder, IC-dienbladvoeder
3. hoge betrouwbaarheid
(1) gloednieuw zelf-ontwikkeld hoofd van de hoge precisieplaatsing
(2) combineer hoge nauwkeurigheid, de camera van de tekenerkenning met de vaste camera van de vluchtvisie, verzekeren plaatsingsnauwkeurigheid
(3) het plaatsingshoofd keurt onafhankelijke vacuümopsporing goed verbetert plaatsingsprestaties
(4) off-line programmering, sparen tijd van omschakelingscyclus
(5) softwareai intelligente het leren functie en automatische optimaliseringsfunctie
4. transmissiesysteemstructuur
(1) twee brug, brug 10 assen * 2, bedraagt 20 assen
(2) flexibele behandelende mogelijkheden van PCB, dubbel spoor, beide brug kunnen zelfde grote PCB opzetten tegelijkertijd, realiserend flexibele productie
(3) flexibele bedrading door modulaire plaatsingshoofden en diverse productiewijzen.
Bedrijfvoordelen
ETON werd gevestigd in 2011 met meer dan 10 jaar ervaringen in hoge snelheidsoogst en plaatst machine. Wij zijn de grootste high-tech fabrikant in China met sterk vermogen van ontwerp, R&D-vervaardiging, sales&services. „Hoog hoog rendement“ „- de kwaliteit“ en de „Hoge Stabiliteit“ zijn hij uitboren technologie van ETON.
De sterke productiecapaciteit, ETON heeft meer dan 50000 vierkante meterindustrieterrein in Jiangxi-Provincie, machinecapaciteit meer dan 50 eenheden/maand
133 uitvindingsoctrooien en octrooien van de bezitstechnologie, die kregen wij 9 uitvindingsoctrooien, 112 praktische octrooien, 12 softwareauteursrechten de omvatten.
ETON heeft R&D-centrum, smt de machineafdeling van de hoge snelheidsplaatsing, van de het deegdruk van het precisiesoldeersel het materiaalafdeling, uitdelende het materiaalafdeling van de hoge snelheidsprecisie, smt de randafdeling van het automatiseringsmateriaal en kwaliteitscontrolecentrum gevestigd om de kwaliteit van de machines te verzekeren.
Tentoonstelling
ETON neemt actief in binnen- en buitenland aan diverse tentoonstellingen deel, en laat onze producten omhoog voor onze klanten tonen.
De dienst
Onderhoudsperiode: 1 JAAR
De bezoekklanten regelmatig en verzamelen informatie
Verstrek recentste informatie over technologie en materiaal
De ingenieurs overzee onderwijzen materiaalverrichting
FAQ
- Verstrekt u de volledige productielijnmachine?
Ja, natuurlijk. Wij verstrekken de gehele productielijnmachine, met inbegrip van de printermachine van het soldeerseldeeg, transportband, oogst en plaatsen de oven van de machineterugvloeiing.
- Wat zijn het belangrijkste toestel over de oogst en plaatsen machine?
Wij hebben velen verschillende machine, en de verschillende machines zijn op verschillend toestel van toepassing. De belangrijkste producten omvatten bol, buis, flexibele strook, paneellicht, onderaan licht, straatlantaarn, plafondlicht, muurwasmachine lichte enz.
- Hoe ongeveer de taal van de verrichtingssoftware van de machine?
Onze software is Onafhankelijk R&D door ons met taal 2 (Engels en Chinees).
- Wat is de betalingsvoorwaarden?
T/T is O.K. U kunt FOB- Shenzhen kiezen.
- Who is uw hoofdcliënten?
Onze productie heeft naar meer dan 20 landen en gebieden, met inbegrip van Zuid-Korea, India, Egypte, Turkije, Rusland enz. uitgevoerd.
