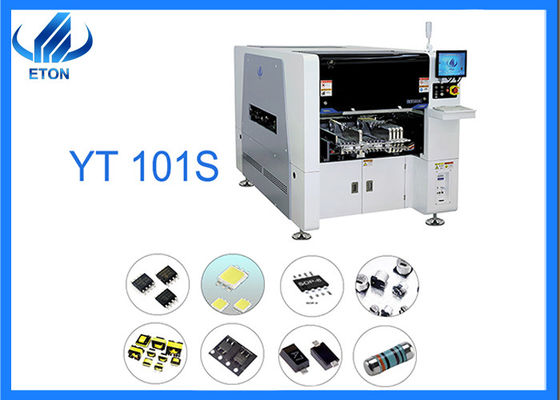

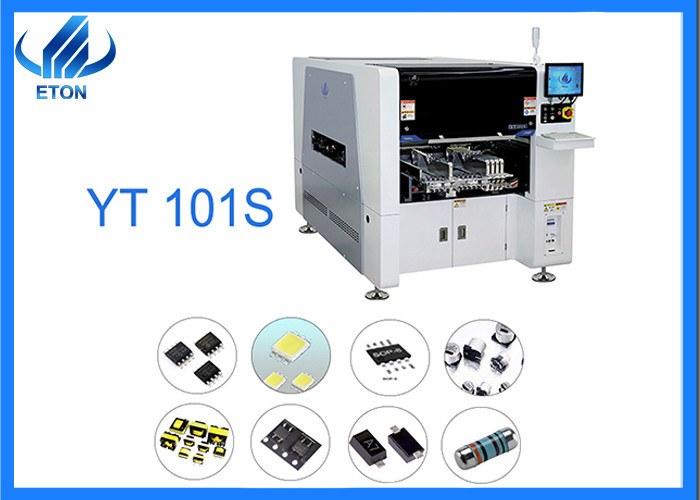

Het aansteken makend 0201-40*40mm 40000 CPH SMT oogst en plaatsmachine
Parameter
| model |
YT 101S |
| PCB-grootte |
MAXIMUM grootte: 500*350mm
MIN grootte: 50*50mm
|
| PCB-dikte |
0.54.5mm |
| PCB-het vastklemmen |
Cilinder het vastklemmen, regelbare spoorbreedte |
| spoor |
Spoor 1 wordt bevestigd |
| systeem |
Windows 7 |
| software |
R&D onafhankelijk |
| Het systeem van het productiebeheer MES |
Aangepast (optie) |
| Off-line programmering |
beschikbaar |
| Nr. Van camera |
2 reeks (digitale camera) |
| Hoofd de erkenningscomponent van de vluchtvisie |
| De correctie van het visiealignment+ teken |
| Herhaal precisie |
±0.02mm |
| Opzettende hoogte |
≦20mm |
| Opzettende snelheid |
40000 CPH (optimale snelheid) |
| Componentenwaaier |
Min 0201-40*40mm pakketten en IC enz. |
| Macht |
380AC 50HZ 4KW |
| Verrichtingsmilieu |
23℃±3℃ |
| Transmissierichting |
Kies uit (links-rechts, rechts-links) |
| Transmissiewijze |
Online aandrijving |
| Positiewijze |
optisch |
| Luchtconsumptie |
0.4-0.6mpa () 4-6kgf/cm2) 150N/min |
| Elektrocontrole |
Onafhankelijke onderzoek en ontwikkeling door ETON |
| De kaartmodule van de motiecontrole 1 reeks |
| X, Y, z-de manier van de Asaandrijving |
Hoge eind magnetische lineaire motor+ servomotor |
| Nr. Van voederpost |
Post: 16 PCs, de pakketten van de bandspoel 32 PCs |
| Nr. Van hoofden |
10 PCs |
| Het voeden manier |
Intelligente dubbele hoofdvoeder |
Eigenschappen
1. hoge snelheid en intelligente, ultraprestaties
keur hoge snelheid goed het multi modulaire hoofd, op ultra kleine spaander 0201-40*40mm grote spaander, bredere componentenwaaier toepast
verbeter de grootte van erkenningsprestaties tot 40*40mm, ben op BGA 0R CSP enz. van toepassing
elk plaatsingshoofd met onafhankelijke opsporingsfunctie, die de stabiliteit van het materiaal en de betrouwbaarheid van het product verbetert.
optimaal bereik 40000 CPH van de plaatsingssnelheid.
de hoge betrouwbaarheid van 2.flexible productionand
(1) vaste de erkenningscamera van de vluchtvisie (optie)
(2) intelligente en slimme dubbele hoofdbandvoeder
(3) het gloednieuwe zelf-ontwikkelde hoofd van de hoge precisieplaatsing
(4) combineer hoge nauwkeurigheid, de camera van de tekenerkenning met de vaste camera van de vluchtvisie, verzekeren plaatsingsnauwkeurigheid
(5) het plaatsingshoofd keurt onafhankelijke vacuümopsporing goed verbetert plaatsingsprestaties
(6) off-line programmering, sparen tijd van omschakelingscyclus
(7) softwareai intelligente het leren functie en automatische optimaliseringsfunctie
De productielijn
Wij verstrekken de gehele SMT-productielijn: halfautomatisch en volledig-automatisch.
voor halfautomatische productielijn, omvat het semi automatische stencilprinter, enig-spoortransportband, oogst en plaatst machine, terugvloeiingsoven
Bedrijfvoordelen
ETON is de hoogste fabrikant van SMT-oogst en plaatst machine in China, werd opgericht in 2011 met meer 10 jaar ervarings in SMT-machine.
ETON is een productie en proces oplossingsleverancier die zich bij R&D, Productie, verkoop en de dienst van SMT-hoge snelheidsoogst concentreren en plaatst machines en perifeer de automatiseringsmateriaal van SMT.
De machineupdate en de update, hebben een hoge stabiliteit.
Certificaten
133 uitvindingsoctrooien en octrooien van de bezitstechnologie, die kregen wij 9 uitvindingsoctrooien, 112 praktische octrooien de omvatten, 12 is software copyrights.ETON belangrijke positie in ingediend van SMT-oogst en plaatst machine, doel „om een bekend nationaal merk tot stand te brengen en een woord-klasse onderneming“ te bouwen.
De dienst en het vervoer
- De Dienst
Vóór verkoop
Onze verkoopspecialist zal het materiaal en productielijnbeste voor u en adviseren zal de exclusieve en aangepaste diensten analyseren en verlenen
Onder verkoop
De specialistenverkoop volgt de materiaalproductie en de vervoersituatie op tijd, zorgt ervoor dat het materiaal in goede staat bij klanten aankomt, en geeft professionele technische raad voor materiaalassemblage, en een deel van gebieden verleent de huis-aan-huisdienst voor ingenieurs overzee
Na verkoop
Éénjarige garantieperiode, verkoopspecialist om vragen te beantwoorden online 24 uren; regelmatig bezoekklanten om de het werk status van materiaal te begrijpen.
2. Het pakket en het vervoer
het verzekeren van de machine wanneer het materiaal aankomt bereikt in goede staat de klantenfabriek, gebruiken wij de vacuüm verpakking en houten doos verpakking.
Stap 1: pak de machine met schuimkatoen en rekfilm in om buiten de machine te beschermen
Stap 2: Vacuümverpakking. Zet het deshydratiemiddel in een vacuümzak om vochtigheid te verhinderen; gebruik riemen om de machine te beveiligen;
Stap 3: professionele houten doos verpakking.
