Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Naam: | SMD Chip Mounter, SMT-Oogst en Plaatsmachine, SMT Chip Mounter | Afmeting (L*W*H): | 1200*1930*1500MM |
---|---|---|---|
Totaal gewicht: | 2500kg | PCB-Lengtebreedte: | Maximum: 450*330mm Min: 80*80mm |
PCB-dikte: | 0.16MM (If<0.6mm-behoeftekaliber) | PCB-het vastklemmen: | Pneumatisch |
No.of voederspost: | 64 PCs | No.of hoofd: | 20 PCs |
Opzettende snelheid: | 80000 CPH | Bandbreedte: | 24mm, 8mm, 12mm |
Hoog licht: | De LEIDENE vertoning smt plukt en plaatst machine,het aansteken smt plukt en plaatst machine,6KW hoge snelheidsoogst en plaatsmachine |

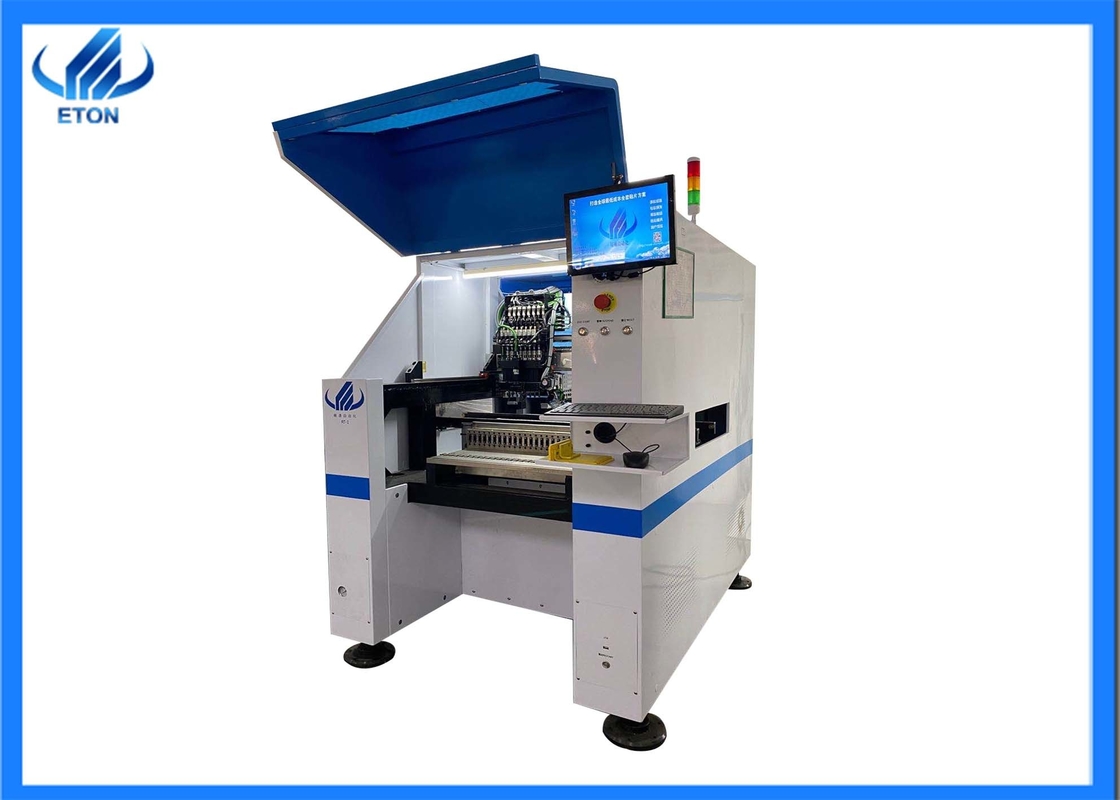

Van de LEIDENE de plaatsingsmachine 80000CPH vertoningshoge snelheid smt
Machinehoofdlijnen
Rechts-2 kunnen 2 verschillende producten met hoge capaciteit tegelijkertijd produceren
Rechts-2 hebben 4sets van camera om vluchtidentificatie en Tekencorrectie te bereiken
Rechts-2 zijn gelijkwaardig aan twee rechts-1 en de verbeterde versie van rechts-1.
Rechts-2 kunnen groep bereiken plaatsen, te scheiden te plukken en scheiden om te plukken en aan plaats scheiden.
Rechts-2 kunnen allerlei productie opzetten: etc. aanstekend (LEIDENE bollen, buizen, paneellicht, straatlantaarn, flexibele strook), huishoudapparaat, machtsbestuurder.
Machine hoofdparameter
Lengte | 1200mm |
Breedte | 1930mm |
Hoogte | 1500mm |
Totaal gewicht | 2500kg |
PCB-Lengtebreedte |
Dubbel zij, dubbel spoor: Maximum: 450*300mm Min: 80*80mm |
Enig zij, enig spoor: Maximum: 450*540mm Min: 80*80mm |
|
PCB-Dikte | 0.16mm (als <0> |
Nr. Van voederspost | 64PCS |
Nr. Van hoofd | 20PCS |
Werkend milieu | 23℃±3℃ |
Machtsconsumptie | 6KW |
X, Y, z-de manier van de Asaandrijving | High-end dient de magnetische lineaire motor en motor |
Het voeden manier |
Elektrische voeder met dubbele motor |

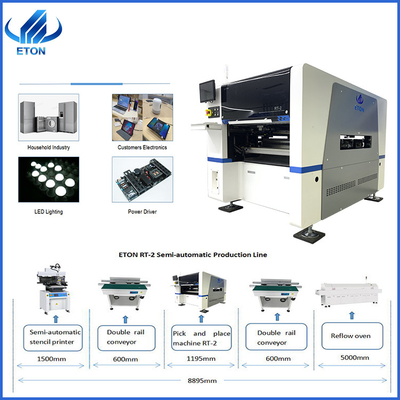

Van de LEIDENE het proces vertoningsproductie
SMT-productieproces | ||
proces | Stap. | details |
Stap 1 | De Druk van het soldeerseldeeg | Stel de stencilprinter in werking om het soldeerseldeeg op PCB te drukken |
Stap 2 | Opzettend Deel | De PCB-raad die met soldeerseldeeg is geborsteld zal naar de oogst worden gestuurd en zal plaatsen machine voor automatische steun, en de oogst zal en machine plaatsen automatisch componenten plukken en zal op PCB plaatsen |
Stap 3 | Terugvloeiing het Solderen | De PCB-raad wordt opgezet met componenten wordt verzonden naar terugvloeiingsoven, zal de terugvloeiingsoven en lassen de componenten met soldeerseldeeg op PCB verwarmen. |
Stap 4 | Het testen | Controle of PCBA of verschuiving slecht gealigneerd is. |
Nota: In de smtproductielijn, moet de raad van vertoningspcb op twee kanten worden geïnstalleerd: Één kant is de IC-kant, is de overkant de LEIDENE spaanderkant. Tijdens het installatieproces, zou de IC-kant eerst moeten worden geïnstalleerd, en dan zou de LEIDENE spaanderkant moeten worden geïnstalleerd. Daarom moet de PCB-raad van de vertoning tweemaal worden opgezet en in terugvloeiing zijn ingegaan tweemaal solderend |
FAQ
(1) het is moeilijk om de machine te gebruiken?
De machine is zeer intelligent en gemakkelijk om, als de intelligente telefoon, ook de software in werking te stellen wordt gemaakt door ons bedrijf. Ongeveer 3-5 dagen kunt u werken.
(2) hoe is het vervoer?
Door overzees, door lucht en landvervoer.
(3) kunnen wij de machine aanpassen?
Natuurlijk, kunnen elk van onze machines zijn aanpassen.
(4) wat de betalingsvoorwaarden is? Wat over de handelstermijn?
T/T, L/C ZIJN O.K. 30% betalen vooraf, het saldo vóór verzending. U kunt EXW Shenzhen kiezen.
(5) kunt u een gehele lijnoplossing verstrekken?
Ja, kunnen wij, kunnen wij SMT-lijn en sommige LEIDENE productielijnen leveren.
