Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
naam: | oogst en plaatsmachine | Lengte: | 2550mm |
---|---|---|---|
Breedte: | 1650mm | Hoogte: | 1550mm |
Totaal Gewicht: | 1700kg | systeem: | vensters 7 |
Software: | R&D onafhankelijk | Invoerapparaat: | toetsenbord, muis |
Hoog licht: | SMT die Machine Elektrische Voeder opzetten,Cameralens SMT die Machine opzetten,2550mm LEIDENE Oogst en Plaatsmachine |

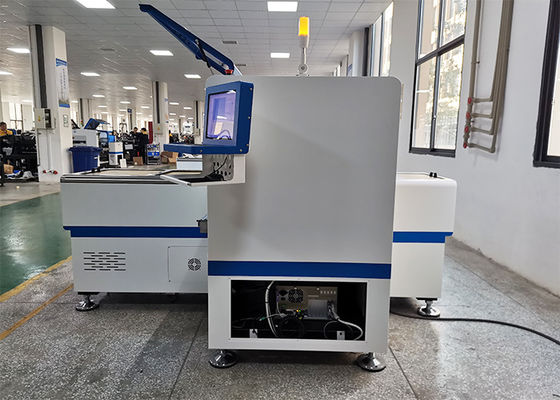

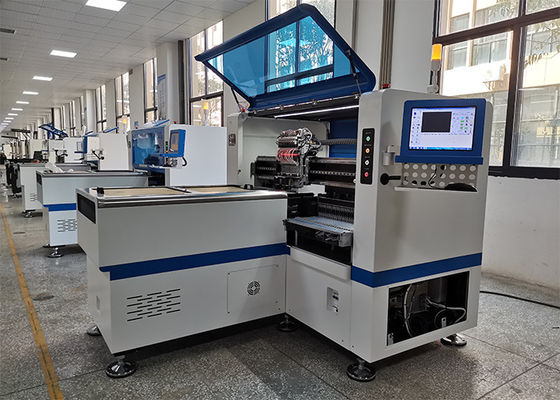

Elektrische de camera45000cph LEIDENE van het voederteken lensoogst en plaatsmachine
Productomschrijving
1. Terwijl het produceren van een verscheidenheid van PCBA, kan het lenzen, IC en diverse speciaal-gevormde componenten ook opzetten. De minimum opzettende componentenwaaier is 0402, is de maximum opzettende componentenwaaier 15mm, en de maximumbreedtespanwijdte van de componenten is 17mm, kan de productiecapaciteit 45000 CPH (onze beste voorwaarden) bereiken. |
2. De maximumlengte van de transmissie van het gidsspoor is 1200mm, zo betekent het dat dit model met verschillende producten kan worden gekleefd, die zich van de raad van 100 * 100 bolpcb aan van 1200 * 500mm LEIDENE de raad buispcb uitstrekken. |
3. De single-mode groep heeft 12 zuigingspijpen en 28 voeders, wordt elk hoofd samen gecontroleerd door een servomotor, het werk twee. PCB-de raad met verschillende hoeken kan, zoals de cirkelstaat van bollen worden opgezet |
4. Exclusieve gepatenteerde technologie Elektronisch voeder het voeden systeem De vluchtidentificatie van de visiegroepering, tekencorrectie Non-stop materiaal die functie herladen
|
Eigenschap
1. De x-as gaat en gaat de PCB-raad in weg en terwijl het binnengaan en het weggaan gekleefd. Het keurt lineaire motor, servomotor en het stappen motor goed, die hogere precisie en langere levensduur heeft.
2. De identificatie van de tekencamera, tast het referentiepunt van PCB-raad op de voorbereiding voor te bereiden van het opzetten van programma af, en de camera van de vluchtidentificatie identificeert zich of er materiële lekkage, om de hoge nauwkeurigheid te verzekeren van het opzetten is.
Parameter
PCB-grootte | Maximum: 1200*500mm Min: 100*100mm |
PCB-dikte | 0.55mm |
PCB-het vastklemmen | Regelbare pneumatische druk |
Opzettende wijze | Scheid plukken en scheiden om te plakken |
Opzettende hoogte | <15mm |
Opzettende precisie | ±0.04mm |
Opzettende snelheid | 45000CPH |
Componentenruimte | 0.2mm |
Toestel

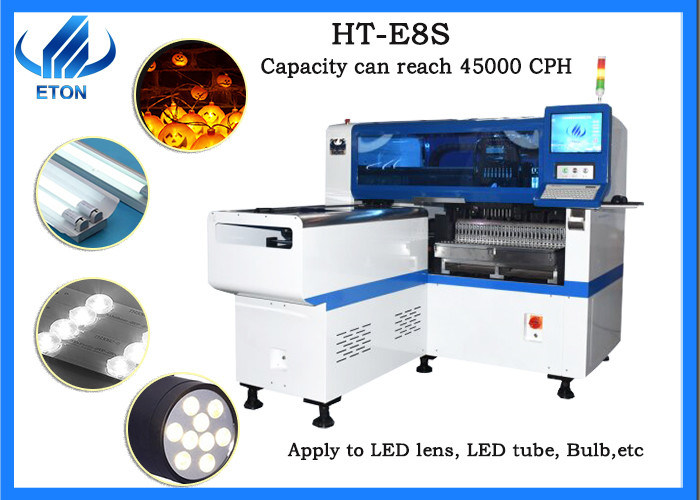

Ht-E8S het model kan van diverse producten, zoals bol, paneellamp, straatlantaarn, lampbuis, het vertoningsscherm, IC, enz. worden gemaakt zolang het de lengte van zijn PCB-raad ontmoet, kan alles binnen 1.2m worden ontmoet. Natuurlijk, zijn er ook modellen die kunnen worden aangepast, en de lengte van PCB-raad kan 1.5m bereiken.
Welke elementen vormen het SMT-proces van de spaanderverwerking?
1. De druk van het soldeerseldeeg: het soldeerseldeeg wordt op PCB-stootkussen door staalnetwerk gemist op het lassen van componenten voor te bereiden. Het materiaal in dit proces wordt vereist is de drukmachine die van het soldeerseldeeg, die in volledig-automatisch en halfautomatisch verdeeld is.
2. Steun. Om de delen van de oppervlakteassemblage in de vaste die positie van PCB nauwkeurig te installeren, is het materiaal in deze stap wordt vereist mounter. Het product wordt gevestigd achter de SMT-flardproductielijn.
3. Terugvloeiingslassen. Het effect moet het soldeerseldeeg smelten zodat de componenten op zijn oppervlakte met de PCB-raad kunnen worden geplakt. De vereiste terugvloeiingsoven wordt gevestigd achter mounter. Stap 4 is het SMT-flard schoon te maken. Ten eerste, moeten de lassenslakken schadelijk voor menselijk lichaam op de geassembleerde lassende raad worden schoongemaakt. De schoonmakende gebruikte machine is dit soort materiaal, en de positie kan niet worden bevestigd.
FAQ
Q1: Wat is het bereik Application van uw product?
A: Onze producten hebben grote voordelen in de productie van LEIDENE lampbestuurders en lichtbron. Als u een LEIDENE lampfabrikant bent of overgebracht naar deze industrie, kunnen wij u van meer informatie voorzien.
Q2: Hebt u om het even welke certificaten voor uw producten verkregen?
A: Ja, heeft Onze machine vele certificaten, zoals CCC, Ce, Sira gewonnen, en onze onderneming heeft de nationale high-tech toekenning wegens zijn sterke R&D-sterkte gewonnen.
