naam: | Stencilprinter | module: | Et-F1500 |
---|---|---|---|
merk: | Eton | Dimensies: | 2500 (L) X1200 (W) X1500 (H) MM |
Gewicht: | 1800kg | Rubberschuiversnelheid: | 6~200mm/sec |
Hoog licht: | SMT-Oogst en Plaatsmachine,smt pluk en plaats materiaal |
De automatische PCB-Printer van Smt van de Deegdruk voor PCB-de Druk van het Soldeerseldeeg

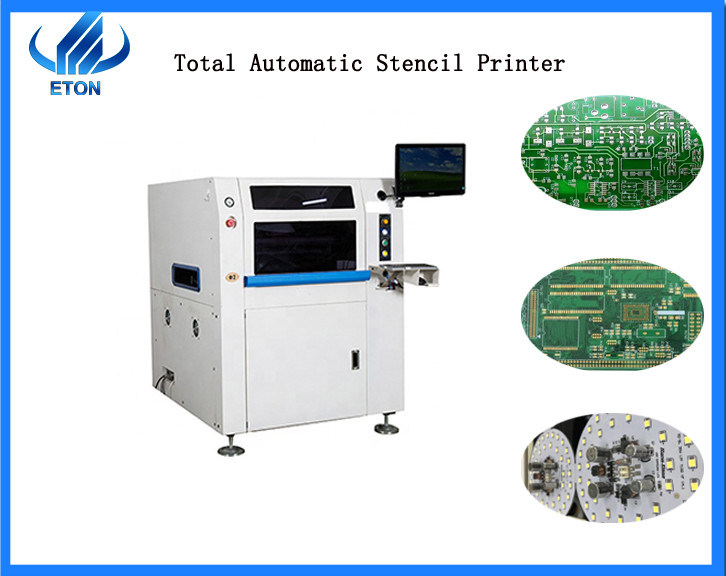

Et-F1500 automatische stencilprinter
De drukproces van de stencilprinter
De druk is een hydrodynamisch-gebaseerd proces dat kan worden gehouden steeds opnieuw om een vaste hoeveelheid materiaal (soldeerseldeeg of lijm) op de oppervlakte van PCB toe te passen
In het algemeen is de druk een zeer eenvoudig proces. PCB wordt gehouden bij een bepaalde afstand of in volledig contact met de staalplaat of het draadnetwerk.
De materiaalstromen onder de actie van het blad en de stromen over de oppervlakte van het staal plateren of het draadnetwerk, en vult de hogere oppervlakte van de scherpe plaat. Zodat het materiaal zich aan de oppervlakte van PCB, houdt en definitief PCB van de het scherm of staalplaat scheidt, verlatend een beeld van het materiaal op PCB.
In het de drukproces van het soldeerseldeeg, wordt het substraat geplaatst op een lijst en door mechanisch of vacuüm vastgeklemd.
ET-F1500isdeautomatischestencilprinter
Et-F1500 kan op automatische smtproductielijn van toepassing zijn, forsave arbeid en geld.
Et-F1500 Parameters
1. Machineafmetingen: 2500 (L) X1200 (W) X1500 (H) MM
2. Machinegewicht: Ong.: 1800Kg
3. De lucht vereiste: 4.5~6Kg/cm2
4. Machtsinput: AC: 220±10%, 50/60HZ 1Φ 3KW
5. Controlemethode: PC-Controle
6. Herhaal Positienauwkeurigheid: ±0.015mm
7. Schoonmakend Systeem: Droog, Nat, (Programmeerbaar) Vacuüm
8. Rubberschuiverhoek: 60°/55°/45°
9. Rubberschuiversnelheid: 6~200mm/sec
Het schermkaders
1. De min grootte is 1100*300 mm
2. De maximum grootte is 1800*750 mm
3. De dikte is 25-40 mm
PCB-grootte
1.The de maximum PCB-grootte is 1500*350 mm
2.The min PCB-grootte is 80*50 mm
3.The PCB-de dikte is 0.4-6 mm
4.The PCB-warpage <1>
Vervoer
1.Transport de hoogte is 860-940 mm
2.Transport juist-juiste richtingssteun links-rechts, right-left, verlaten,
3.The de maximum vervoersnelheid is 1500 programmeerbare mm/s
PCB-plaats
1.The de steunregeling is magnetische pin/up-beneden aangepaste lijst/supportblock
2.The het vastklemmen het systeem is het zij vastklemmen, vacuümpijp
