| Naam: | Stencilprinter | Module: | Et-F400 |
|---|---|---|---|
| Min Grootte van PCB: | 50x50mm | De Maximum Grootte van PCB: | 400X340mm |
| PCB-dikte: | 0.4~6mm | PCB Warpage: | <1% |
| Vervoerhoogte: | 900±40mm | Druknauwkeurigheid: | ±0.025mm |
| Hoog licht: | SMT-Oogst en Plaatsmachine,smt pluk en plaats materiaal |
||

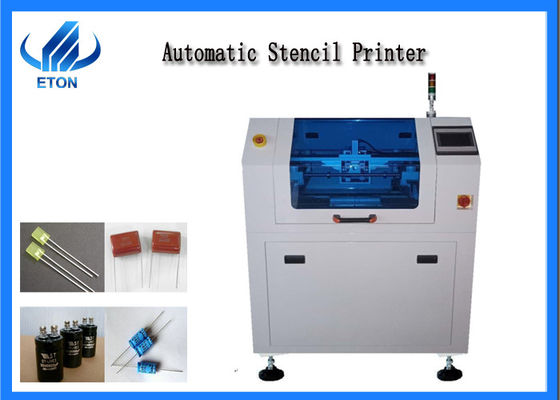

Intelligent SMT die Hoogte 900±40mm van het Machinevervoer voor de Druk van het Soldeerseldeeg opzetten
Et-F400 Automatische stencilprinter
Het SMT-flard verwijst naar de afkorting van een reeks processen die op een PCB-basis worden verwerkt, en PCB is een gedrukte kringsraad. SMT is oppervlakte opzet technologie en is één van de populairste technologieën en de processen in de industrie van de elektronikaassemblage.
SMT /SMD verwijst naar de afkorting van een reeks processen die op een PCB-basis worden verwerkt.
Et-F400 is de automatische stensilprinter
De stencilprinter is zeer belangrijk in smtproductielijn, is et-F400 de automatische stencilprinter, is het vervoerhoogte is 860-940 mm, is de vervoerrichting links-rechts, right-left, linker-links of juist-net. De maximum vervoersnelheid is programmeerbare 1500mm/s.
Het schermkaders
Et-F400 de maximum grootte van het schermkaders is 737*737 mm, mmin is de grootte 370*370 mm, is de dikte 25-40 mm.
Maximum PCB-grootte 400*340 mm
Et-F400 geschikt voor maximum PCB-grootte 400* is 340 mm en de min grootte 50*50 mm. De dikte is 0.4-6 mm en PCB-warpage neen meer dan één percent.
| Het schermkaders | Min Size | 370X370mm |
| Max Size | 737X737mm | |
| Dikte | 25~40mm | |
| PCB Min Size | 50X50mm | |
| PCB Max Size | 400X340mm | |
| PCB-Dikte | 0.4~6mm | |
| PCB Warpage | <1% | |
Eigenschappen
1.ET-F400 heeft twee onafhankelijke gemotoriseerde zeer intelligent printheads.
2.PCB de steunregeling is magnetische pin/up-benedenlijst aanpast/supportblock.
3.Clamping het systeem is het zij vastklemmen en vacuümpijp.
Parameters:
| Vervoerhoogte | 900±40mm | |
| Vervoerrichting | Links-rechts; Rechts-links; Linker-linkerzijde; Juist-recht | |
| Vervoersnelheid | Maximum Programmeerbare 1500mm/S | |
| Raadsplaats | Steunregeling | Magnetische pin/Up-Beneden aangepaste lijst/supportblock met de hand |
| Het vastklemmen Systeem | het zij vastklemmen, vacuümpijp | |
| Schoonmakend Systeem | Droog, Nat, (Programmeerbaar) Vacuüm |
| De waaiers van de lijstaanpassing | X: ±10mm; Y: ±10mm; θ: ±2° |
| Herhaal Positienauwkeurigheid | ±0.01mm |
| Druknauwkeurigheid | ±0.025mm |
| Cyclusduur | <7s> |
| Productomschakeling | <5min> |
| Vereiste lucht | 4.5~6Kg/cm2 |
| Machtsinput | AC: 220±10%, 50/60HZ 1Φ 3KW |
| Controlemethode | PC-Controle |
| Machineafmetingen | 1220 (L) X1355 (W) X1500 (H) MM |
| Machinegewicht | Ong.: 1000Kg |
SMT-Lijn
Voor opbrengs verschillende producten, zijn er verschillende machines in smtproductielijn. Zoals voor Geleide aanstekende lijn, moeten wij lader, losinstallatie, stencilprinter, terugvloeiingsoven, transportband voorbereiden.
