Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Ben van toepassing op: | SMT productielijn | PCB-grootte: | 80*50 mm-1500*350 mm |
|---|---|---|---|
| Rubberschuiverhoek: | 60°/55°/45° | Controlemethode: | PC-controle |
| Machinegewicht: | Ong.: 1800Kg | naam: | Stencilprinter |
| Hoog licht: | SMT-Oogst en Plaatsmachine,smt pluk en plaats materiaal |
||

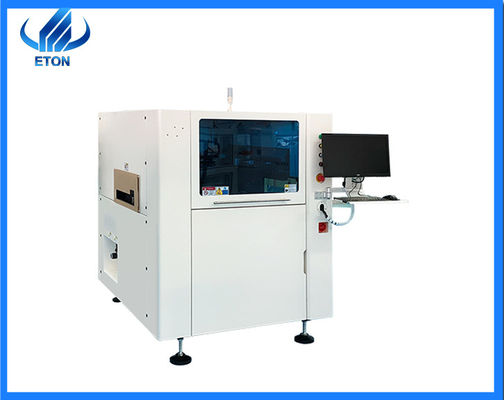

Et-F1500 automatische stencilprinter
Het soldeerseldeeg is gedrukt op de stootkussens van de componenten op het substraat. Nochtans, is de oppervlakte van het apparaat meer en meer fijner en fijner, zodat is het ontwerp van het kringssubstraat navenant fijn en klein. Daarom zou het druksoldeerseldeeg zijn nauwkeurigheid en prestaties zeer ook moeten verbeteren. De meeste elektronische productfabrikanten in de markt schakelen op de automatische of volledig automatische printers van het soldeerseldeeg om over SMT-producten te produceren.
Et-F1500 is automatische stencilprinter
Et-F1500 is geschikt voor smtproductielijn, is het maximum PCB-grootte is 1500*350 mm, geschikt voor de meesten van PCB-producten.
Technische parameter
| Module | Et-F1500 |
| De grootte van het schermkaders | 1100*300 mm-1800*750 mm |
| PCB-grootte | 80*50 mm-1500*350 mm |
| Vervoersnelheid | Maximum Programmeerbare 1500mm/S |
| PCB-steunregeling | Magnetische pin/Up-Beneden aangepaste lijst/supportblock met de hand |
| Rubberschuiversnelheid | 6~200mm/sec |
| Rubberschuiverhoek | 60°/55°/45° |
| Schoonmakend Systeem | Droog, Nat, (Programmeerbaar) Vacuüm |
| Herhaal Positienauwkeurigheid | ±0.015mm |
| Vereiste lucht | 4.5~6Kg/cm2 |
| Machtsinput | AC: 220±10%, 50/60HZ 1Φ 3KW |
| Controlemethode | PC-Controle |
| Machineafmetingen | 2500 (L) X1200 (W) X1500 (H) MM |
| Machinegewicht | Ong.: 1800Kg |
Structuur
1. Grafische groepering
Door de cameralens van de automatische de drukmachine van het soldeerseldeeg, zijn de optische plaatsende punten van het substraat en de stencil op de werkbank gecentreerd, en dan worden het substraat en het staalnetwerk fijn aangepast, zodat het patroon van het substraatstootkussen en het stencil openingspatroon volledig. samenvallen.
2.Squeege hoek
Kleiner de hoek tussen de schraper en de stencil, is groter de neerwaartse druk, en het gemakkelijk om het soldeerseldeeg in het netwerk in te spuiten, maar het is ook gemakkelijk om het soldeerseldeeg te veroorzaken om aan de bodem van de stencil worden gedrukt, die het soldeerseldeeg veroorzaken om te plakken. Over het algemeen is 45~60° de beste squeegehoek.
Squeege de hoek ht-F1500 kon bev 45°, 55°, 60°.
Verpakking en levering
Onze machines worden ingepakt in houten gevallen en vacuüm, plus kabel en tribune.
In het algemeen zullen wij machine binnen vier weken na betaling leveren. Maiinly door overzees die, ook, het is afhankelijk van klant verschepen.
Cliënten
Wij hebben machine naar verschillende landen, zoals India, Egypte, Korea, Turkije, Brazilië, enz. uitgevoerd.
Zoals FSL, ETI, KONKA, OPPLE, zijn MLS onze cliënt. In India zoals RK, is Surya, skyquad onze cliënt.
Certificaten
Wij zijn een high-tech vervaardiging met CCC, Ce, SIRA. En wij verkrijgen een aantal intellectuele eigendomtechnologieën, met inbegrip van 9 uitvindingsoctrooien, 112 pratical octrooien, 12 softwareauteursrechten.
