High Speed Automatic SMT Machine Chip Mounter ETON YT10S SMT Pick And Place Machine voor SMT-lijnen

High Speed Automatic SMT Machine Chip Mounter ETON YT10S SMT Pick And Place Machine voor SMT-lijnen
High Speed Automatic SMT Machine Chip Mounter ETON YT10S SMT Pick And Place Machine voor SMT-lijnen

Grote Afbeelding :  High Speed Automatic SMT Machine Chip Mounter ETON YT10S SMT Pick And Place Machine voor SMT-lijnen

Productdetails:
Plaats van herkomst: China
Merknaam: ETON
Certificering: ccc，ce,rise
Modelnummer: YT10S
Document: Productenbrochure PDF
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Prijs: FOB USD 33000~43000/sets
Verpakking Details: Onze verpakking wordt gemaakt van houten doos met vacuümverpakking, en wij beloven om de goederen bi
Levertijd: 30 dagen na de storting
Betalingscondities: L/C, T/T
Levering vermogen: 50 reeksen per mond
Contact
Gedetailleerde productomschrijving
Naam: SMT pick and place machine, SMT chipmount, SMT spuitstuk Stroomvoorziening: AC220V 50Hz
Garantie: 1 jaar Afmeting: 1490*2190*1650 mm
Montage snelheid: 48000CPH Montagehoogte: < 16 mm
Totaal gewicht: 1850kg Voorwaarde: 100% origineel, gloednieuw.
Toepasselijke onderdelen: 0402,0805,0603,1206, SOPPEN Toepassing: SMD-Productielijn, SMT dat Schuttermachine, SMT-Productielijn, voor SMT-machine opzet
Markeren:

Automatische SMT-machinechipmonter

,

SMT Lijn Pick And Place Machine

,

Automatische SMT-machine met hoge snelheid

Full-auto SMT productielijn PCBA productielijn SMT machine

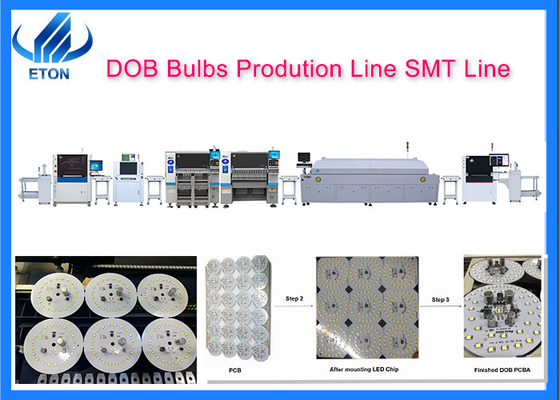

SMT-lijnoplossing
Volledig automatische SMT-verbinding van deze machines:

SMT-pick-and-place-machine,automatische/semi-automatische stenselprintermachine,reflowoven
laad- en losmachine, SMT-transportvoertuig, AOI/SPI, transformatortransportvoertuig, enz.



High Speed Automatic SMT Machine Chip Mounter ETON YT10S SMT Pick And Place Machine voor SMT-lijnen 0





SMT Lijnmachine details



High Speed Automatic SMT Machine Chip Mounter ETON YT10S SMT Pick And Place Machine voor SMT-lijnen 1

SMT LINE-proces:



Strakingslader

High Speed Automatic SMT Machine Chip Mounter ETON YT10S SMT Pick And Place Machine voor SMT-lijnen 2

Model ET-46BLD
Afmeting L600*W650*H1200 mm
Grootte van het bord 50*50-530*460 mm
Laad van het schip Ongeveer 10 seconden.
Proceshoogte 900 ± 20 mm
Stroomrichting L→R of R→L
Dikte van het bord Min 0,6 mm
Stapsafstand 20 mm of op maat
Capaciteit van het bestuur Op maat
Gewicht 400 stuks
Energiebehoefte 200 kg
De luchtbehoefte 0.4-0.6 Mpa;max 30 L/min





Automatische stencilprinter



High Speed Automatic SMT Machine Chip Mounter ETON YT10S SMT Pick And Place Machine voor SMT-lijnen 3



Model ET-5235

PCB-grootte

Maximum: 520*350 mm Minimum: 50*50 mm

PCB-overdrachtshoogte

10 mm

Controlemethode

PC-controle

Squeegee snelheid

6-300 mm/sec

Stroominvoer

AC:220±10%, 50/60HZ 1Φ 3KW





Vervoerder



High Speed Automatic SMT Machine Chip Mounter ETON YT10S SMT Pick And Place Machine voor SMT-lijnen 4



Model ET-C600
Staalframeconstructie, spoorlengte L=600 mm
Breedte-instelbereik 50 ∼ 350 mm
PCB-grootte 500*350 mm
Transmissiehoogte 920±20
Transmissie Vlakbandconveyor van 5 mm
Versnelling Verstelbaar van 0,5 tot 9 m/min
Motor Een set van 25 W stappenmotor
Controle Industriële bedieningspaneel
Vervoerrichting Alleenstaand (links → rechts)
Eén besturingssectie, twee sensoren.





Pick and Place Machine (Pick en Plaats machine)



High Speed Automatic SMT Machine Chip Mounter ETON YT10S SMT Pick And Place Machine voor SMT-lijnen 5



Model KT10S
Afmeting
Lange 1490 mm
Breedte 2020 mm
Hoogte 1650 mm
Totaal gewicht 2080 kg
PCB's
PCB lengte breedte Max: 500*450 mm ((optie 1200*450) Min: 50*50 mm
PCB-dikte 0.5-5 mm
PCB-klemmen Cylinderclamping, spoorbreedte verstelbaar
Montage-modus Groepsplukken en afzonderlijk plaatsen
O.S.
Systemen Windows 7
Software Onderzoek en ontwikkeling onafhankelijk
Afbeelding Aanraakscherm
Invoerapparaat Toetsenbord, muis
Visie-systeem
Nummer van de camera 1 PCS (head flight vision camera)
1 PCS Mark camera
Verhoogde precisie CHIP±0,03mm QFP±0,025mm Cpk
Montagehoogte 16 mm
Verhoogde snelheid 48000 CPH ((In goede staat)
Componenten LED, condensatoren, weerstanden, gevormde componenten, enz.
De snelheid van de componenten 0.2 mm
Nummer van het voedingsstation 52 stuks (104 stuks op maat, IC-bak/nozzle vervangingsoptie)
Aantal sproeiers 10 stuks
Kracht 220AC 50HZ
Energieverbruik 1.5 kW
Operatieomgeving 23°C ± 3°C
Transmissie snelheid > 1000 mm/sec
Vervoerrichting Single ((links→ rechts of rechts→ links)
Transmissie-modus Online aandrijving
Positiemodus Optische
Gasverbruik 0.4-0.6mpa (4-6kgf/cm2) 600N/min
Elektrische bediening Onafhankelijk onderzoek en ontwikkeling door ETON
Motion control card module 1 set Onafhankelijk onderzoek en ontwikkeling door ETON
X, Y, Z-as Rij richting High-end magnetische lineaire motor
Voedingswijze Intelligente voeder met dubbele motor
Interface van het MES-systeem voor productiemanagement Op maat





8 Zones Terugstroomoven



High Speed Automatic SMT Machine Chip Mounter ETON YT10S SMT Pick And Place Machine voor SMT-lijnen 6



Artikel 1 ET-UL390 laadmachine
Afmeting L2200*W920*H1200mm
Frame Speciale aluminiumprofiel geleidingsrail en speciale duizend vogeltype plastic ketting
Lift 120W Taiwan remmotor aandrijving gebruikt kogelschroef om Magazine stap op en neer te maken
Structuur Pneumatische klemconstructie
0.9M lange drukplaat vervoerband 1 set
Maximale afmeting van PCB's L530*W390
Specificaties van de omzetdoos (L) 535*(W) 460*(H) 565mm
De richting Links naar rechts / rechts naar links
Selectie van de ligging van het liftplatform 10,20,30,40
Controller Mitsubishi PLC programmeerbare controller
Sluitingsfunctie Automatisch
Operationeel bedieningspaneel Display controle echt kleuren touchscreen
stroomvoorziening 220V 50HZ
Gasbron 0.4-0.6MPa
Nummer van de volle ladingopslagplaat 50 stuks
Elektrische bedieningsbak 1 set




Automatische ontlading



High Speed Automatic SMT Machine Chip Mounter ETON YT10S SMT Pick And Place Machine voor SMT-lijnen 7



Artikel 1 ET-UL390 laadmachine
Afmeting L2200*W920*H1200mm
Frame Speciale aluminiumprofiel geleidingsrail en speciale duizend vogeltype plastic ketting
Lift 120W Taiwan remmotor aandrijving gebruikt kogelschroef om Magazine stap op en neer te maken
Structuur Pneumatische klemconstructie
0.9M lange drukplaat vervoerband 1 set
Maximale afmeting van PCB's L530*W390
Specificaties van de omzetdoos (L) 535*(W) 460*(H) 565mm
De richting Links naar rechts / rechts naar links
Selectie van de ligging van het liftplatform 10,20,30,40
Controller Mitsubishi PLC programmeerbare controller
Sluitingsfunctie Automatisch
Operationeel bedieningspaneel Display controle echt kleuren touchscreen
stroomvoorziening 220V 50HZ
Gasbron 0.4-0.6MPa
Nummer van de volle ladingopslagplaat 50 stuks
Elektrische bedieningsbak 1 set










High Speed Automatic SMT Machine Chip Mounter ETON YT10S SMT Pick And Place Machine voor SMT-lijnen 8

label:

hoge snelheidsoogst en plaatsmachine,

de geleide machine van de bolassemblage,

SMT-Plaatsingsmachine
